Возможности экономии с радиаторным терморегулятором

Радиаторные терморегуляторы – один из важнейших элементов энергоэффективности. Они монтируются на отопительных приборах и дают возможность экономить, устанавливать и автоматически поддерживать заданную и/или комфортную температуру воздуха внутри помещений. Достигается это благодаря регулированию потока теплоносителя. При этом экономия составляет 15% и более

Автоматический радиаторный терморегулятор (термостат) состоит из двух частей: термостатического клапана и термостатического элемента.

Принцип работы термостата (рис. 1) основан на сжатии и расширении сильфона термоголовки (внутреннего герметичного цилиндра с гофрированными стенками), заполненного термочувствительной рабочей субстанцией. Этим веществом могут являться: смесь парафинов, специальные жидкости или газ. Когда температуры воздуха в помещении повышается, термочувствительный элемент расширяется, сильфон растягивается, перемещая стержень термостата и, таким образом, воздействует на шток терморегулирующего клапана, перекрывает проходное сечение клапана, тем самым уменьшая количество теплоносителя, поступающего в радиатор. При уменьшении температуры воздуха термочувствительный элемент сжимается, шток клапана поднимается, соответственно объем теплоносителя поступающего в радиатор увеличивается, и температура воздуха в помещении повышается.

Herz_3

Рис. 1. Устройство радиаторного термостата:
1 – задатчик; 2 – датчик температуры воздуха; 3 – сильфон; 4 – исполнительный элемент; 5 – кран-букса; 6 – клапан

Особенно актуально применение терморегуляторов в квартирах и многоэтажных домах, оборудованных приборами учета тепловой энергии, а также в частном секторе. Если квартира или здание не оснащены счетчиком, то установка терморегуляторов позволит только повысить комфортность, но не отразится позитивно на кошельке потребителя.

В новых зданиях, согласно действующим строительным нормам ДБН В.2.5-67:2013 «Отопление, вентиляция и кондиционирование», установка терморегуляторов является обязательной, причем не только на радиаторах, но и на полотенцесушителях, если они подключены к системе отопления.

Подбор клапана

Термостатический клапан может быть как встроен в отопительный прибор, так и поставляться отдельно или в составе гарнитуры для подключения радиатора.

Применение тех или иных клапанов в первую очередь зависит от типа системы отопления. Так, для наиболее распространенной в жилых многоэтажных зданиях Украины однотрубной системы необходимо монтировать на подаче в радиатор клапаны с пониженным гидравлическим сопротивлением (к примеру, Herz-TS-E (рис. 2)). При этом следует установить байпас, чтобы не перекрывать стояк полностью.

Herz_TSE_big

Рис. 2. Клапан с увеличенным проходом Herz-TS-E для однотрубных и гравитационных систем

Клапан для двухтрубной системы отопления должен иметь повышенное сопротивление (таким требованиям отвечают, в частности, модель Herz-TS-90-V (рис. 3), а для отопительных приборов с небольшой нагрузкой - модель Herz-TS-99-FV).

Herz-TS-90-V- Рис. 3. Клапан Herz-TS-90-V

При проектировании систем отопления для бесшумной эксплуатации необходимо обеспечить потери давления теплоносителя на термостатическом клапане не более 20 кПа.

Видео. Настройка радиаторного термостатичесого клапана TS-90-V

Термостатические клапаны должны быть изготовлены из качественных материалов, таких как латунь и нержавеющая сталь, что гарантирует их долговечность.

Термоэлементы

Термоголовки, как правило, внешне представляют собой цилиндр с нанесенными на него делениями. Каждое из этих делений шкалы радиаторного термостата соответствуют определенной температуре воздуха в помещении (как правило, от (вставить пробел) +6 до +30 °С). В зависимости от места установки отопительного прибора, исполнения и типа применяемого клапана, термоголовки отличаются конструкцией, резьбой подключения, размерами.

Для жилых комнат оптимальным является применение классических радиаторных термоголовок с жидкостным наполнителем (например, Herz Klassik (рис. 4), Herz Standard). Они выпускаются в различных модификациях, различающихся функциональными особенностями. Так, есть термоэлементы, позволяющие реализовать функцию теплового запирания при выборе позиции на шкале «0» (например, Herz 1 7260 06). Это позволяет отключать радиатор на время проветривания комнаты и, таким образом, экономить тепло.

Herz_Klassik

Рис. 4. Термостатическая головка Herz Klassik с накладным датчиком

На ряде термоголовок есть деление с символом (в виде сердца или точки), выбор которого соответствует комфортному уровню температуры (модели Herz 9230, 9430).

Для помещений общего пользования (лестничные площадки, вестибюли) рекомендуется применять устройства с защитой от несанкционированного демонтажа (в частности, термоэлементы Herzcules 9860), а также с заблокированной настройкой температуры воздуха. Кроме того, важным для подобных помещений является наличие защиты от замерзания теплоносителя.

Помимо классических термоголовок в последнее время на рынке появились электронные термостаты, позволяющие экономить еще больше тепла за счет программирования режимов работы по времени суток и дням недели. Однако и стоимость таких устройств существенно выше.

Стоит также отметить, что термоголовки и клапаны совсем не обязательно должны быть от одного производителя. Для их совмещения предлагаются соответствующие переходники.

Правила установки и эксплуатации

Устанавливаться термостатическая головка обязательно (!) должна горизонтально для исключения влияния теплового воздействия отопительного прибора и подводящих трубопроводов. В случае если отопительный прибор закрыт плотными шторами, необходимо использовать модификации термостатов с выносным датчиком температуры воздуха (как в модели Herz-Design 9430 (Рис. 5)). При этом такие датчики не должны находиться в местах попадания прямых солнечных лучей или теплового воздействия бытовых приборов.

HERZ_Dis

Рис. 5. Термостат Herz-Design 9430 с выносным датчиком температуры воздуха

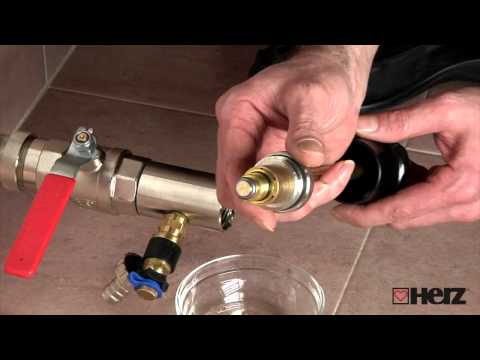

С целью обеспечения долговечной и безупречной работе термоэлементов необходимо по окончании отопительного сезона клапан полностью открыть для предотвращения скопления инородных частиц на штоке и седле клапана. Кроме того, стоит предусмотреть установку фильтра в системе отопления. В результате засорения клапан можно почистить при помощи специального инструмента (Herz-Changefix (видео)), который также позволяет заменить некоторые элементы клапана без его снятия и отключения системы.

При качественном монтаже и соблюдении правил эксплуатации терморегулятор прослужит до 20 лет, сэкономив в ходе своего жизненного цикла существенную долю расходов потребителя на энергоресурсы.
