Кондиціонери, теплові насоси, вентиляційні установки на дахах вирішують проблему дефіциту площі, але створюють нову: типові помилки монтажу призводять до пошкодження покрівлі, скорочення ресурсу обладнання і навіть аварій. Чому стандартні підходи не спрацьовують, і як розрахувати конструкцію, що відповідає умовам об'єкта?
Вимоги до інженерних мереж та обладнання будівель постійно зростають, також зростає їх кількість і складність, відповідно зростає додаткова потреба в площах для їх розміщення. З іншого боку, для збільшення корисної площі, замовники вимагають зменшення питомої частки технічних приміщень. В таких умовах логічним рішенням стає розміщення обладнання на дахах, площах, які зазвичай, дуже обмежено використовується. Кондиціонери, теплові насоси, вентиляційні установки, холодильне та енергетичне обладнання, встановлене на даху, потребує надійного кріплення, здатного витримувати умови експлуатації. Саме тому для таких задач дедалі частіше використовуються рами із монтажних систем Walraven, які забезпечують надійність кріплення зі збереженням довговічності покрівлі.
Особливості монтажу обладнання на дахах
Дах – одна з найбільш відповідальних зон для монтажу з інженерної точки зору. Необхідно враховувати багато факторів:
- Тип і параметри обладнання: габарити, вага, спосіб кріплення та вібрації що виникають при роботі обладнання;
- Параметри даху: висота, тип і властивості утеплювача, тип покрівельного покриття (вимоги до гідроізоляції), наявність снігових кишень, брандмауерів та інше;
- Умови навколишнього середовища: вітрові та снігові навантаження, температурні коливання, тип місцевості.
- Доступність обладнання: можливість сервісному персоналу швидко і безпечно обслуговувати обладнання згідно регламенту.
Інженер що розраховує конструкцію для розміщення обладнання має врахувати всі фактори.
Помилки в розрахунках або нехтування проєктним рішенням, чи порадам виробників кріплень можуть призвести до пошкодження покрівлі або прискореній її деградації, зниження ресурсу обладнання та навіть аварій. Саме тому застосування системних рішень для кріплення обладнання є дуже важливим.
Дані які потрібні інженеру для коректного розрахунку конструкції і як він їх використовує:
1. По перше, розраховується вітрове навантаження, для цього використовуються наступні дані:
- про обладнання: габарити і вага;
- необхідна висота обладнання над поверхнею даху;
- місце розташування обладнання (згідно ДБН В.1.2-2:2006 "Навантаження і впливи. Норми проєктування") і висота даху;
Згідно норм, в залежності від району встановлення, типу місцевості і висоти споруди встановлюється розрахункове значення вітрового тиску.
Рис. 1. Карта районування території України за характеристичними значеннями вітрового тиску
Рис. 2. Коефіцієнт висоти споруди Сh
Типи місцевості:
- Відкриті поверхні морів, озер, а також плоскі рівнини без перешкод, що піддаються дії вітру на ділянці довжиною не менш як 3 км;
- Сільська місцевість з огорожами (парканами), невеликими спорудами, будинками і деревами;
- Приміські і промислові зони, протяжні лісові масиви;
- Міські території, на яких принаймні 15% поверхні зайняті будівлями, що мають середню висоту понад 15 м.
Далі згідно таблиці і формул розраховують необхідну безпечну площу опори для обладнання, яка забезпечить його від перекидання під впливом вітру.
Рис. 3. Розрахунок стабільності рами під дією вітру
2. По друге, розраховується рама з профілів необхідного перерізу і з’єднувачів.
Використовуються наступні данні:
- про обладнання: габарити, вага та місця кріплення обладнання до рами, наявність і сила вібрації (для підбору віброгасників в разі потреби)
- характеристики профілів і з’єднувачів Walraven
На основі цих даних, використовуючи комп’ютерні програмні комплекси 3D моделювання для розрахунку сталевих рам, інженер розробляє креслення.
Рис 4. Розрахунок рами під обладнання
Рис. 5. Розрахунок рами під обладнання. Навантаження
Рис. 6. Діаграма напруження монтажних профілів (МПа)
Рис. 7. Діаграма деформації монтажних профілів (мм)
Профілі підбираються в залежності від максимально допустимого напруження та максимальної деформації (f) 1/200 x L (відповідно до RAL-GZ 655/B)
Рис. 8. Таблиця допустимого напруження на профілі
3. На третьому етапі інженер підбирає покрівельні опори використовуючи наступні дані:
- Вага обладнання, плюс додаткова вага рами і снігового покриття;
- Сума всіх навантажень у місці опирання на покрівлю (згідно реакції опор рис.9);
- Характеристики покрівельних опор Walraven;
- Характеристика пирога покрівлі разом з утеплювачем у місті опирання.
Рис. 9. Реакції опор (кН)
Рис. 10. Таблиця розрахунку деформації утеплювача
Розраховується максимально допустиме навантаження під покрівельні опори, які зможе сприйняти покрівля із заданими параметрами прогину.
По цим даним підбираються покрівельні опори або в разі необхідності перераховується рама для іншого розподілення ваги.
4. На четвертому етапі інженер робить монтажну схему та складає специфікацю матеріалів для рами.
Рис. 11. Схема рами під обладнання (складальне креслення)
Всі ці данні зручно скомпоновані у опитувальному листі для розрахунку рами.
Рис. 12. Опитувальний лист. Конструкції під обладнання на м’яку покрівлю
Обладнання що найчастіше монтується на рамних конструкціях
Рис. 13. Розміщення побутового інженерного обладнання на рамах з монтажного профілю
Такі рішення особливо актуальні для житлових будинків, невеликих офісів де важливі тиша, безпека та естетичний зовнішній вигляд.
Багато з таких рішень було проаналізовано і систематизовано. І завдяки цій роботі інсталяційному ринку України запропоновані попередньо зібрані Prefab-комплекти.
Prefab-комплекти Walraven - це заздалегідь розроблені готові рішення для монтажу обладнання або інженерних комунікацій, які постачаються інсталятору в готовому або частково попередньо зібраному вигляді. Здебільш це комплекти рам для кріплення на дахах, є комплекти для кріплення обладнання на стіни, навіть є рами під батареї накопичення енергії та інші.
Рис. 14. Застосування Prefab-комплектів Walraven
Основні переваги таких Prefab-комплектів економія часу і трудових витрат інсталяторів, плюс зменшення помилок при монтажі.
Докладніше про те які існують комплекти і їх переваги буде розказано у наступних статтях.
Рами для промислового обладнання
Рис. 15. Розміщення комерційного інженерного обладнання на рамах з монтажного профілю
- Великих вентиляційних агрегатів;
- Холодильного та кондиціонерного обладнання: чіллерів, VRF-систем, ККБ та інше;
- Систем накопичення енергії;
- Генераторів та технічних модулів.
Рамні конструкції як оптимальне рішення
Використання монтажних систем Walraven дозволяє створювати рами під особливі умови конкретного об’єкта.
Рами з монтажних систем мають такі переваги і особливості:
- Відсутність додаткових розривів гідроізоляції для встановлення обладнання;
- Відсутність містків холоду;
- Відсутність зварних робіт на даху: суттєве зменшення ризику пошкодити покрівлю, не має потреби у зварнику – легше і дешевше знайти монтажників;
- Мають інженерно розраховану конструкцію, яка здатна надійно і довговічно працювати протягом усього строку служби обладнання;
- Забезпечують безпечний для покрівлі розподіл навантаження на дах;
- Зменшують передачу конструкційного шуму до приміщень, завдяки відсутності жорсткого з’єднання з несучими конструкціями будівлі;
- Можуть доповнюватись віброопорами для зменшення впливу вібрації від обладнання;

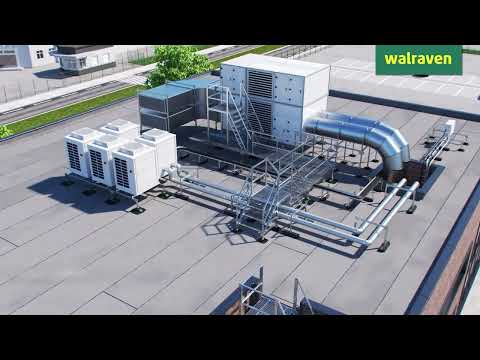

Відео. Опори Walraven для монтажу обладнання на покрівлі
Зручність монтажу та сервісу
Рамні рішення Walraven проєктуються з урахуванням потреб інсталяторів:
- Легкість транспортування і мінімальна кількість операцій на об’єкті;
- Відсутність зварювальних робіт;
- Можливість швидкого складання;
- Дозволяють регулювати висоту рами по місцю;
- Зручний доступ до обладнання для технічного обслуговування;
- При реконструкції рама може легко і швидко доповнена новими елементами за необхідністю, або елементи рами можуть бути легко використані у інших конструкціях.
Це дозволяє скоротити строки монтажу та зменшити витрати трудових ресурсів.
Довговічність і корозійна стійкість
Компоненти монтажних систем Walraven виготовляються з матеріалів з високим рівнем антикорозійного захисту, що забезпечує:
- Стійкість до вологи та ультрафіолету;
- Збереження міцності протягом десятків років;
- Мінімальне обслуговування в процесі експлуатації (рекомендований огляд конструкції і за необхідністю очистка 1 раз на рік).
Профілі Walraven виготовлені з якісної оцинкованої сталі у Нідерландах з дотриманням всіх необхідних процесів для забезпечення якісного покриття стійкого до атмосферних впливів.
Рис. 16. Стан конструкції після 10 років експлуатації
Покрівельні опори мають стійкість до УФ відповідно до EN ISO 16474-3:2014-02 - сертифіковано ITB.
Рис. 17. Вплив атмосферних факторів на монтажний профіль
Це особливо важливо для дахових рішень, які постійно перебувають під впливом атмосферних факторів.
Гнучкість і адаптація під об’єкт
Завдяки великому асортименту профілів і з’єднувачів рами з монтажні системі Walraven легко адаптуються під:
- Різні характеристики покрівель;
- Нестандартні габарити обладнання;
- Різні навантаження та конфігурації.
Це робить рами з монтажних профілів універсальним інструментом для більшості інженерних задач.
Висновок
Кріплення обладнання на дахах із використанням монтажних систем Walraven – це інженерно вивірене рішення, яке поєднує надійність, довговічність і зручність монтажу. Рами для побутового та промислового обладнання забезпечують безпечну експлуатацію, захист покрівлі та стабільну роботу інженерних систем протягом усього строку служби.
Запрошуємо на стенд Walraven на Install Fest 2026, щоб дізнатися більше про рішення для монтажу обладнання на покрівлях і рамні конструкції та отримати професійні відповіді від наших технічних спеціалістів.
Чекаємо вас 23-25 квітня на InstallFest 2026!
Часті запитання (FAQ) про кріплення обладнання на дахах
Які вихідні дані необхідні для розрахунку вітрового навантаження на рамну конструкцію?
Для коректного розрахунку вітрового тиску інженер використовує габарити і вагу обладнання, висоту його розміщення над поверхнею даху, а також висоту самої будівлі та тип місцевості. Згідно з ДБН В.1.2-2:2006 "Навантаження і впливи", визначається характеристичне значення вітрового тиску залежно від району України. Ці дані дозволяють розрахувати безпечну площу опори, яка запобігатиме перекиданню обладнання під дією вітру.
За якими критеріями підбираються монтажні профілі Walraven для рамних систем?
Вибір профілів здійснюється на основі аналізу максимально допустимого напруження та максимальної деформації. Згідно з нормативом RAL-GZ 655/B, максимальний прогин не повинен перевищувати 1/200 довжини прольоту (L). При проєктуванні враховується вага обладнання, сила вібрацій для підбору віброгасників та характеристики з’єднувачів, що відображається у 3D-моделях та діаграмах напруження монтажних профілів.
Як забезпечується цілісність покрівлі при монтажі важкого обладнання на рами?
Збереження покрівлі досягається завдяки використанню спеціальних покрівельних опор Walraven, які розподіляють сумарне навантаження від обладнання, рами та снігового покриву. Інженер розраховує максимально допустимий тиск на утеплювач покрівлі, щоб уникнути його деформації. Важливою перевагою є відсутність необхідності розриву гідроізоляції та проведення зварювальних робіт, що нівелює ризик пошкодження покриття.
Що таке Prefab-комплекти Walraven та які їхні переваги для інсталяторів?
Prefab-комплекти — це заздалегідь спроєктовані та частково зібрані готові рішення для монтажу інженерних комунікацій або обладнання на дахах та стінах. Використання таких комплектів суттєво економить час монтажу та мінімізує ризик технічних помилок на об'єкті. Завдяки системному підходу інсталятори отримують конструкцію з уже розрахованою стабільністю та гарантованою довговічністю.
Який рівень антикорозійного захисту мають компоненти систем Walraven?
Профілі виготовляються з високоякісної оцинкованої сталі, стійкої до атмосферних впливів, вологи та ультрафіолету. Покрівельні опори сертифіковані ITB на відповідність стандарту EN ISO 16474-3:2014-02 щодо стійкості до УФ-випромінювання. Практичний досвід експлуатації підтверджує збереження міцності та функціональності конструкцій навіть після 10 років перебування під відкритим небом.
