Сумісність компонентів трубопроводу: труба, фітинг, гільза та інструмент

Трубу для опалення або водопостачання часто вибирають за матеріалом, діаметром, робочим тиском і температурою. Після монтажу на роботу трубопроводу впливають й інші його елементи. До складу трубопровідної системи входять фітинги, гільзи, колектори, різьбові переходи та арматура. Для виконання з’єднань застосовують інструмент із відповідними насадками. Надійність готового трубопроводу залежить від узгодженої роботи цих елементів і дотримання технології монтажу

Гарантія на окрему трубу і гарантійні зобов’язання щодо продукції, застосованої в трубопровідній системі, можуть мати різний обсяг. Гарантія на трубу стосується конкретного виробу та його відповідності заявленим характеристикам. Гарантійні умови для системного рішення визначають допустиме поєднання компонентів, вимоги до монтажу, випробувань та експлуатації, за яких виробник бере на себе відповідні гарантійні зобов’язання.

Водночас виробник труб не відповідає автоматично за проєктування всієї інженерної системи будівлі, роботу монтажної організації або працездатність усіх її елементів. Конкретний обсяг відповідальності визначається чинними гарантійними умовами виробника.

Надійність трубопроводу визначає системне рішення

У проєкті можна передбачити трубу з необхідними робочими характеристиками, але цього недостатньо для оцінки надійності всього трубопроводу. Сумісність труби з фітингом і гільзою визначають за ширшим набором параметрів, ніж зовнішній діаметр або умовне позначення типорозміру.

Значення мають геометрія штуцера, довжина посадкової ділянки, товщина стінки труби, геометрія та матеріал гільзи, властивості матеріалу труби, допустимий ступінь її розширення та спосіб формування з’єднання.

У системі HEAT-PEX Evolution виробник застосовує технологію аксіального запресування. Монтаж складається з трьох послідовних операцій: розширення кінця труби, встановлення труби на фітинг і натягування гільзи. Для PE-Xa після холодного розширення використовується здатність труби повертатися до початкової форми. Після встановлення розширеної труби на штуцер її діаметр зменшується, завдяки чому труба обтискає фітинг. Для Stabil PE-RT/Al/PE-RT механізм формування з’єднання відрізняється від PE-Xa. Така труба не має характерного для PE-Xa ефекту відновлення форми після холодного розширення, тому для її монтажу застосовують окремі вимоги до розширення та відповідне оснащення, визначені виробником.

Таким чином, навіть у межах однієї системи різні типи труб за однакової загальної схеми монтажу можуть мати різну фізичну поведінку.

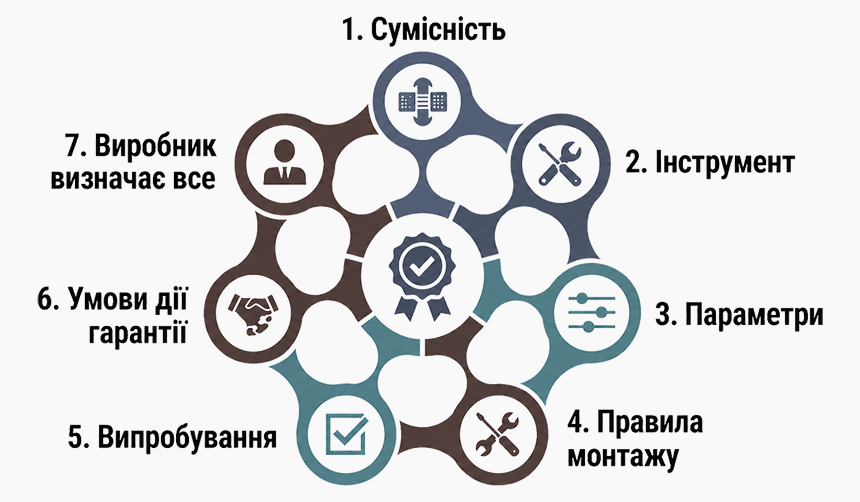

Системний підхід означає, що виробник визначає:

• які труби призначені для відповідних фітингів;
• які гільзи допускаються для конкретного типу фітинга;
• який інструмент і насадки потрібно застосовувати;
• допустимі робочі параметри;
• правила монтажу;
• порядок випробувань змонтованого трубопроводу;
• умови, за яких діють гарантійні зобов’язання.

Що в цьому матеріалі означає «система»

Термін «система» потребує уточнення. У технічному сенсі в цій статті йдеться насамперед про трубопровідне системне рішення: трубу, фітинг, гільзу та технологію виконання нероз’ємного з’єднання.

Це поняття вужче за всю систему опалення або водопостачання будівлі, до якої також можуть входити теплогенератори, насоси, опалювальні прилади, змішувальні вузли, запірна й регулювальна арматура та інше обладнання.

Довідник HEAT-PEX передбачає підключення арматури, опалювальних приладів і переходи на трубопроводи з інших матеріалів. Водночас гарантійні умови встановлюють вимоги до продукції та її застосування в системі. Тому для об’єкта, на який планують оформлювати гарантію, допустимість конкретних сторонніх компонентів у межах гарантованої частини трубопроводу доцільно попередньо погодити з виробником.

Однаковий типорозмір не підтверджує сумісності

Позначення на кшталт 16 × 2,0 або 16 × 2,2 мм характеризує зовнішній діаметр і товщину стінки труби. Воно не означає, що трубу можна без додаткової перевірки з’єднувати з будь-яким фітингом відповідного розміру.

У різних системах можуть відрізнятися:

• допустимі відхилення фактичних розмірів труби;
• геометрія штуцера;
• кількість і форма кільцевих виступів штуцера;
• довжина посадкової ділянки;
• внутрішня геометрія та довжина гільзи;
• матеріал гільзи;
• допустимий ступінь розширення труби;
• геометрія розширювальних насадок;
• геометрія робочих елементів інструменту для натягування гільзи.

Компоненти іноді можна фізично скласти, але можливість виконати з’єднання не підтверджує його розрахункових характеристик або довготривалої надійності.

Сумісність визначають за технічною документацією виробника для конкретної системи; зовнішньої подібності деталей або збігу типорозміру для цього недостатньо.

Сумісність компонентів і випробування готового трубопроводу: два рівні перевірки

Є два різні рівні перевірки.

Перший – підтвердження виробником конструкції та сумісності компонентів системи. На офіційній сторінці HEAT-PEX зазначено, що Evolution пройшла випробування і тестування в лабораторії в Іспанії. Водночас у відкритих матеріалах, на які посилається ця стаття, не наведено програми цих випробувань або протоколів, які дозволяли б деталізувати конкретні ресурсні, циклічні чи довготривалі випробування з’єднань. Тому без відповідного протоколу або програми випробувань некоректно робити висновки про конкретний характер, тривалість або методику таких випробувань.

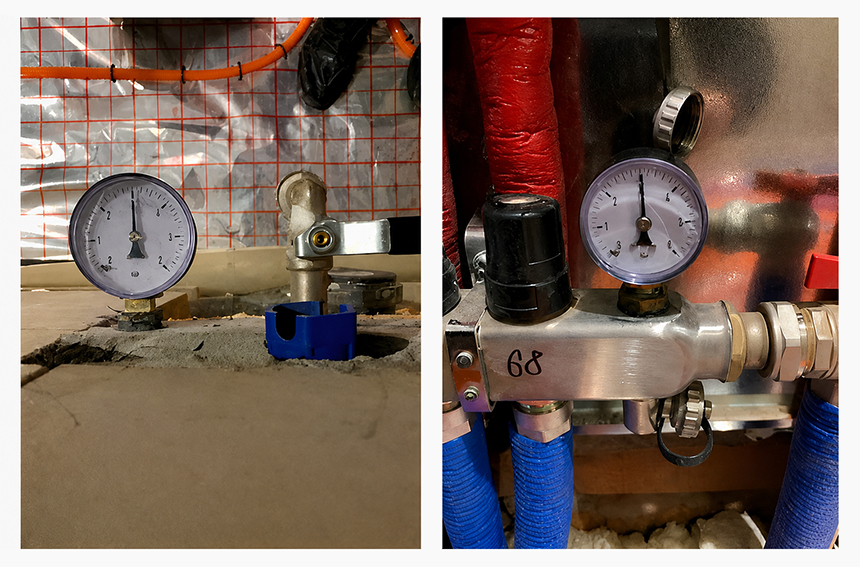

Другий рівень – випробування вже змонтованого трубопроводу на об’єкті.

Довідник HEAT-PEX передбачає випробування систем холодного та гарячого водопостачання гідростатичним або, коли проведення гідростатичного випробування неможливе, манометричним способом. Сам виробник зазначає, що манометричний спосіб менш точний. Для нього встановлена окрема процедура перевірки герметичності й подальшої перевірки міцності. Для систем опалення довідник також передбачає проведення теплового випробування відповідно до встановленої процедури.

Такі випробування дають змогу оцінити герметичність і стан змонтованого трубопроводу під час приймання. Вони не замінюють підтвердження виробником сумісності компонентів і не є самі по собі доказом довготривалого ресурсу довільної комбінації труби, фітинга та гільзи.

Як у з’єднанні взаємодіють різні матеріали

Полімерні труби та фітинги відрізняються жорсткістю, деформаційними характеристиками й температурним розширенням. Конструкція з’єднання має враховувати ці властивості.

Для PE-Xa в системі Evolution виробник використовує здатність труби відновлювати форму після холодного розширення. Розширена труба встановлюється на штуцер, після чого зменшення її діаметра забезпечує обтиснення фітинга. Далі натяжну гільзу напресовують до передбаченого положення.

Для Stabil PE-RT/Al/PE-RT механізм інший: труба не має ефекту відновлення форми, характерного для PE-Xa. Тому для її монтажу передбачені окремі вимоги до розширення та відповідне оснащення.

У HEAT-PEX Evolution застосовують фітинги з латуні та поліфенілсульфону PPSU. Виробник передбачає два матеріали натяжних гільз – латунь і PVDF. Для латунних фітингів рекомендовані гільзи з латуні або PVDF, а для PPSU – гільзи з PVDF.

Такий розподіл гільз за матеріалом фітинга показує, що для визначення сумісності самого діаметра недостатньо.

У довіднику використано термін «натяжна гільза», тоді як у гарантійних матеріалах зустрічається «насувна гільза». У цій статті для послідовності використовується термін «натяжна гільза» відповідно до технічного довідника виробника.

Інструмент є частиною технології монтажу

Навіть сумісні труба, фітинг і гільза не утворять передбаченого виробником з’єднання, якщо монтажні операції виконано з відхиленнями.

Розширювальна насадка повинна відповідати типу й розміру труби. Виробник забороняє розширювати трубу несправною або деформованою насадкою. Для Stabil застосовують відповідне оснащення з урахуванням особливостей цієї труби.

Під час натягування гільзи з’єднання має бути встановлено рівно між робочими насадками. Довідник попереджає, що перекіс може призвести до неправильного монтажу або пошкодження фітинга, гільзи чи інструменту. Гільзу напресовують до передбаченого конструкцією кінцевого положення біля бортика фітинга.

Тому інструмент у цьому випадку є не просто допоміжним обладнанням, а частиною технології формування з’єднання.

Гарантійні умови HEAT-PEX передбачають монтаж рекомендованим інструментом. Для об’єкта, на який оформлюється гарантія, доцільно зафіксувати марку й модель застосованого інструменту та переконатися, що цей комплект схвалений виробником.

Що змінюється при змішуванні компонентів

Використання труби одного виробника, фітинга іншого та гільзи третього не означає, що з’єднання обов’язково втратить герметичність одразу після монтажу.

Однак без документально підтвердженої сумісності немає підстав переносити на таку комбінацію характеристики системного рішення, яке виробник випробовував і для якого визначив технологію монтажу.

У разі аварії також ускладнюється встановлення причини. Потрібно відокремити можливий дефект труби від невідповідності геометрії фітинга, характеристик гільзи, помилки монтажу або порушення режиму експлуатації.

Для HEAT-PEX Evolution це має і гарантійне значення. Гарантійні умови встановлюють вимоги до складу продукції та умов її застосування. Тому допустимість конкретних сторонніх елементів для гарантованого об’єкта доцільно погоджувати з виробником до монтажу.

Гарантія на виріб і системна гарантія мають різний обсяг

Гарантія на окремий виріб стосується характеристик і дефектів конкретної продукції.

Системна гарантія додає до цього визначену виробником конфігурацію: допустимі компоненти, правила проєктування, монтажу, випробувань і документального оформлення.

Водночас виробник не бере автоматично на себе відповідальність за будь-яку несправність змонтованого трубопроводу незалежно від її причини.

Офіційні матеріали HEAT-PEX зазначають, що гарантія поширюється на дефекти матеріалів або виробництва. Гарантійні умови Evolution передбачають безоплатну заміну труб і відповідних фасонних частин у разі підтвердженого виробничого дефекту, а також певне відшкодування витрат, пов’язаних із розбиранням і відновленням пошкоджених ділянок.

Для отримання гарантії потрібно підтвердити дотримання проєктних, монтажних та експлуатаційних вимог. Гарантія також може не діяти за неналежного зберігання, неправильної експлуатації, монтажу несертифікованою організацією, зовнішнього механічного пошкодження, замерзання води, несанкціонованого ремонту та в інших передбачених виробником випадках.

Тому 15-річну гарантію HEAT-PEX Evolution слід розглядати з урахуванням умов її надання: вимог до продукції, проєктування, монтажу, випробувань, документального оформлення та експлуатації. Конкретний обсяг гарантійних зобов’язань визначається чинними гарантійними документами виробника.

Що потрібно знати про гарантію HEAT-PEX Evolution

На актуальній сторінці системи Evolution і на загальній сторінці гарантії виробник зазначає стандартну гарантію 15 років.

Для її оформлення передбачені певні умови:

• монтаж спеціалізованою організацією, яка пройшла навчання HEAT-PEX та має відповідний сертифікат;
• застосування рекомендованого інструменту;
• дотримання вимог до проєктування, монтажу, транспортування, зберігання та експлуатації;

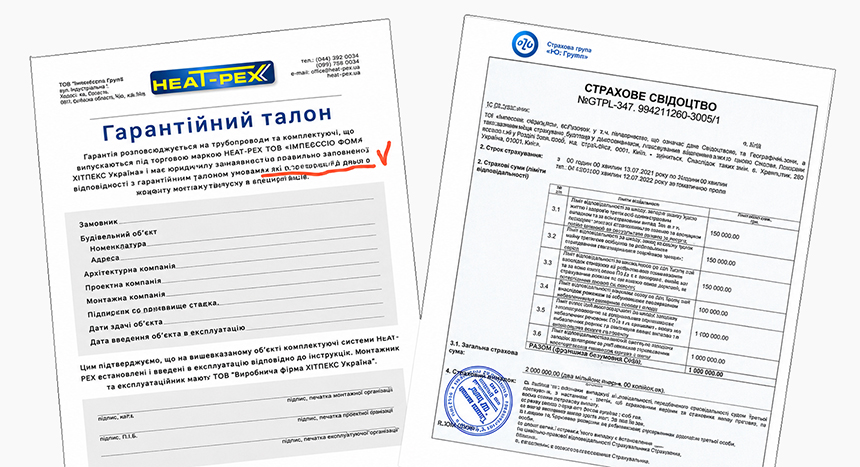

• оформлення гарантійного талона;
• подання акта випробування на герметичність;
• підтвердження навчання виконавця;
• документальне підтвердження придбання використаної продукції;
• можливість контролю монтажу представником виробника або відповідна фото- та відеофіксація.

Усі перелічені умови необхідно виконувати відповідно до чинної редакції гарантійних документів HEAT-PEX, що діють для конкретного об’єкта.

Що перевірити до закриття трубопроводу

Гарантійні документи доцільно оформлювати під час приймання трубопроводу, до завершення всіх будівельних робіт.

Перед заливанням стяжки або закриттям труб у будівельних конструкціях потрібно:

1. Звірити маркування труб, фітингів і гільз зі специфікацією.
2. Переконатися, що конкретне поєднання компонентів передбачене документацією виробника.
3. Перевірити відповідність застосованих гільз матеріалу фітингів.
4. Зафіксувати марку та модель монтажного інструменту.
5. Перевірити, чи має виконавець чинний документ про навчання, якщо це є умовою гарантії.
6. Оглянути доступні з’єднання до їх закриття.
7. Провести передбачене проєктом і документацією виробника випробування тиском.
8. Зафіксувати параметри та результати випробування.
9. Оформити акт установленої форми.
10. Виконати фото- і відеофіксацію в обсязі, необхідному для гарантійного оформлення.
11. Зберегти видаткові накладні та інші документи, за якими можна ідентифікувати застосовану продукцію.
12. Передати комплект гарантійних документів виробнику у строки, встановлені чинними гарантійними умовами.
13. За наявності сторонніх компонентів у межах трубопровідної системи заздалегідь письмово уточнити їх допустимість для збереження гарантійних зобов’язань.

Довідник HEAT-PEX вимагає проводити гідравлічні випробування до заливання труб у стяжку або закриття їх у стінах, щоб залишалася можливість візуального контролю з’єднань.

Надійність визначає контрольована комбінація компонентів

Якісна труба є необхідною складовою надійного трубопроводу, але сама по собі не визначає характеристики з’єднання. Так само фітинг не компенсує невідповідну гільзу, неправильне розширення труби або порушення технології монтажу.

Сумісність означає, що труба, фітинг, гільза та технологія виконання з’єднання розглядаються як одне технічне рішення з визначеними виробником умовами застосування.

Для замовника порівняння кількості років гарантії недостатньо.

Потрібно встановити:

• які компоненти виробник визнає сумісними;
• де проходить межа гарантованої трубопровідної системи;
• хто має право виконувати монтаж;
• який інструмент допускається;
• як потрібно випробувати систему;
• які документи необхідно оформити;
• які дефекти та витрати охоплює гарантія;
• який гарантійний документ зареєстрований для конкретного об’єкта.

Така перевірка дає змогу оцінювати не лише заявлені характеристики окремих компонентів, а й технічні та документальні умови, за яких сформована трубопровідна система може експлуатуватися з передбаченим виробником рівнем надійності та гарантійної підтримки.

За додатковою інформацією звертайтеся до виробника — «Виробничої фірми «ХІТПЕКС Україна».
