RAUVIPEX: посібник з монтажу для теплових мереж централізованого теплопостачання

А. Кузмук

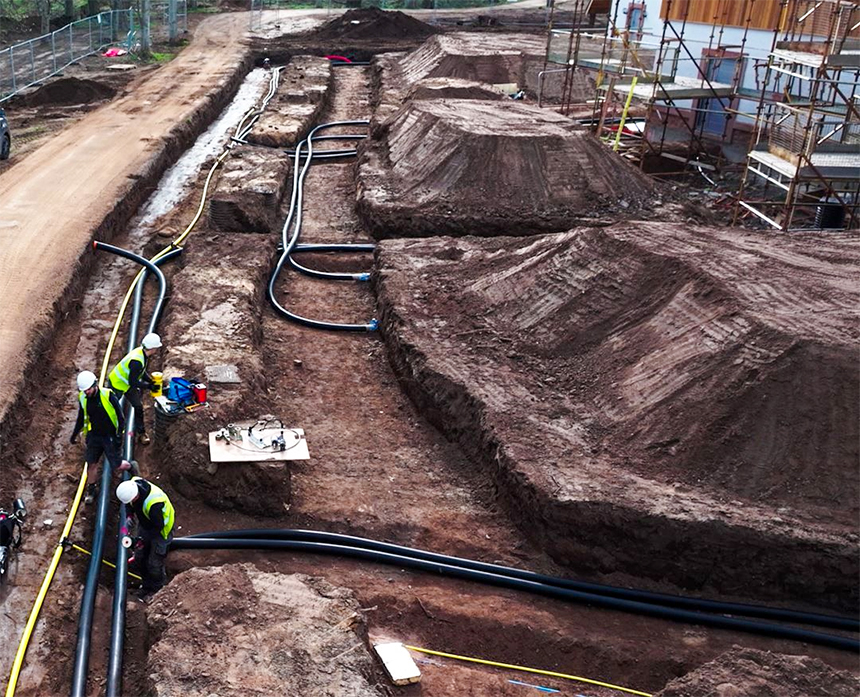

Під час будівництва та розширення теплових мереж важливо скоротити кількість з’єднань, забезпечити потрібний рівень теплоізоляції та спростити прокладання траси на складних ділянках. Для таких завдань REHAU Water Technologies пропонує систему гнучких попередньо ізольованих труб RAUVIPEX. У статті розглянемо конструкцію системи, вибір типорозміру та з’єднань, улаштування проходів через стіни, допустимі радіуси вигину й вимоги до укладання труб у траншеї

Що таке RAUVIPEX і коли її застосовувати

RAUVIPEX має гнучку багатошарову конструкцію. Робоча труба PE-Xa, теплоізоляція, поздовжній водонепроникний бар’єр і гофрована зовнішня оболонка згинаються разом у межах установленого виробником радіуса.

Під час прокладання RAUVIPEX плавні зміни напрямку траси можна виконувати згинанням труби без установлення додаткових кутових фітингів. Радіус вигину має відповідати значенню, установленому для конкретного типорозміру.

Плавні повороти траси виконують згинанням труби. У місцях з’єднання окремих відрізків допустиме кутове відхилення визначається конструкцією застосованого кожуха.

Система доповнює вже відому лінійку RAUTHERMEX і RAUVITHERM – споріднені гнучкі попередньо ізольовані труби REHAU (PE-Xa) для локального теплопостачання, які постачаються в одинарному та здвоєному виконанні. У системах застосовують робочі труби PE-Xa серії SDR 11. Вимоги до їхнього проєктування та експлуатації наведено в технічній документації REHAU. Принципи роботи із системою близькі до тих, що застосовують під час монтажу RAUTHERMEX і RAUVITHERM. Водночас необхідно враховувати параметри та монтажні вимоги RAUVIPEX.

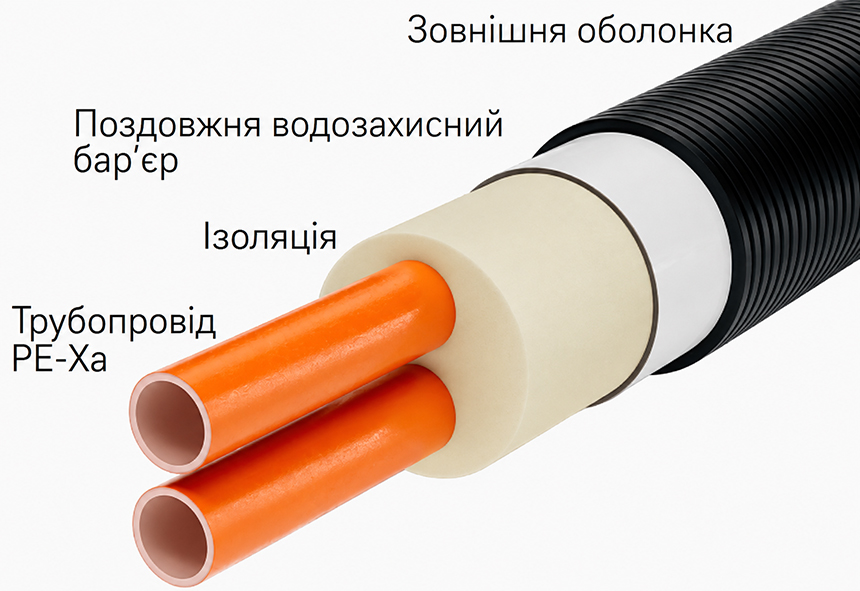

Конструкція труби: з чого складається RAUVIPEX

Труба складається з чотирьох основних компонентів:

1. Робоча труба PE-Xa – зшитий поліетилен високої міцності, сертифікований за DIN EN ISO 15875-5.
2. Поздовжній водонепроникний бар'єр – запатентований шар зі зшитого поліетилену із закритими порами, розташований між ізоляцією та оболонкою.
3. Ізоляція – безперервно вироблена гнучка поліуретанова піна без хлорфторвуглеців (CFC).
4. Зовнішня оболонка – гофрована, з U-подібних виступів і V-подібних заглиблень (матеріал PE-MD), виготовлена методом вакуумного гофрування.

Виконання буває двох типів: UNO (одна робоча труба в оболонці) і DUO (дві робочі труби в спільній оболонці).

Основні технічні параметри

Компонент	Показник	Значення	Стандарт
Ізоляція (ППУ)	Теплопровідність λ₅₀, початкова	0,022 Вт/(м•К)	EN 15632
Ізоляція (ППУ)	Щільність	> 50 кг/м³	ISO 845
Ізоляція (ППУ)	Водопоглинання	≤ 10 %	EN 15632-1
Водонепроникний шар	Щільність	≥ 30 кг/м³	ISO 1183
Водонепроникний шар	Довготривала термостійкість	≥ 95 °C	–
Водонепроникний шар	Поздовжня водонепроникність	Клас A	AGFW FW 420-1
Зовнішня оболонка	Щільність	0,95 г/см³	ISO 1183
Усі три шари (ізоляція, водонепроникний бар'єр, оболонка)	Клас будівельного матеріалу	B2 (нормальна горючість)	DIN 4102

Поздовжній водонепроникний шар класу A за AGFW FW 420-1 обмежує поширення вологи вздовж трубопроводу в разі локального пошкодження зовнішньої оболонки. Усі стики та з’єднання при цьому мають бути герметизовані відповідно до монтажної документації виробника.

Клас горючості B2 усіх трьох шарів варто окремо враховувати на ділянках проходу через стіни технічних приміщень, підвалів і вводів у будівлю: там, де діють вимоги пожежної безпеки до прохідних вузлів.

Термін служби залежно від температурного графіка. Труби REHAU PE-Xa, застосовані в RAUVIPEX, – високостабілізовані, спеціально розроблені для централізованого теплопостачання; за даними виробника, їх застосування підтверджено практикою з 2000 року. За розрахунковими даними виробника, за постійної температури теплоносія 65 °C прогнозований строк служби робочої труби становить щонайменше 100 років. Фактичний строк експлуатації залежить від температурного графіка, тиску та дотримання проєктних умов. Температурний графік і розрахунковий строк служби враховують під час проєктування мережі.

Типорозмірний ряд і вибір труби

Система охоплює діаметри робочої труби від 25 до 140 мм (UNO) і від 20+20 до 75+75 мм (DUO), із зовнішнім діаметром оболонки Dmax від 100 до 225 мм. Довжина бухти, її габарити та маса погонного метра залежать від типорозміру труби.

Основні варіанти постачання:

• Малі діаметри (UNO 25–50) постачаються бухтами по 215–325 м – зручно для приватного сектора та коротких відгалужень.
• Найбільші типорозміри (UNO 110–140, DUO 63–75) – бухти орієнтовно 90–110 м; для окремих проміжних типорозмірів – до 165 м.
• Для окремих великих типорозмірів (наприклад, DUO 63+63/200, DUO 75+75/225) указано габарит бухти 2,8×1,2 м; спеціальні бухти 2,8×1,6 м виготовляються на замовлення.

Під час вибору типорозміру враховують лінійний коефіцієнт теплопередачі, Вт/(м·К), і питомі теплові втрати трубопроводу, Вт/м. Їхні значення залежать від діаметра робочої труби, зовнішнього діаметра оболонки та умов експлуатації.

Для окремих діаметрів робочої труби виробник пропонує кілька варіантів зовнішньої оболонки. Наприклад, для UNO 50 передбачені виконання із зовнішнім діаметром 100 і 125 мм. Варіант зовнішньої оболонки обирають за результатами теплотехнічного розрахунку з урахуванням теплових втрат, габаритів труби та обсягу земляних робіт.

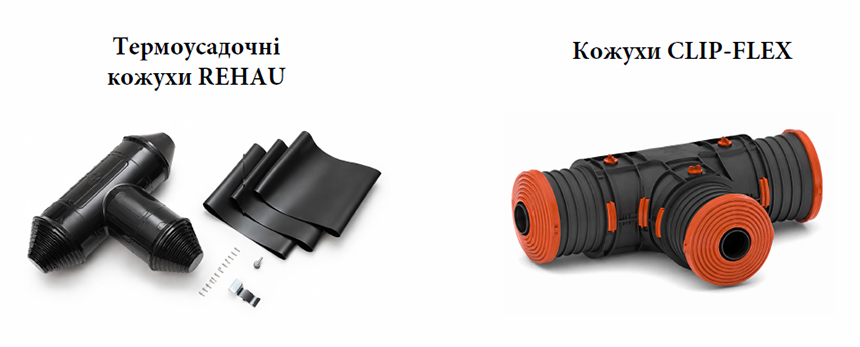

Технологія з'єднань: вибір системи кожухів

RAUVIPEX сумісна з двома системами підземних з'єднань:

Система	Герметичність	Допустиме кутове відхилення	Стандарт
Термоусадочні кожухи REHAU	5 м вод. ст.	± 20°	EN 489
Кожухи REHAU CLIP-FLEX	3 м вод. ст.	± 22,5°	EN 489

Під час проєктування з’єднань доцільно передбачати запас відносно гранично допустимого кута відхилення кожуха.

Термоусадочні кожухи розраховані на герметичність до 5 м водяного стовпа. CLIP-FLEX монтують без використання відкритого вогню; система допускає кутове відхилення до ±22,5° і герметичність до 3 м водяного стовпа.

RAUVIPEX можна комбінувати із трубами RAUVITHERM у межах однієї траси, використовуючи ці ж кожухи.

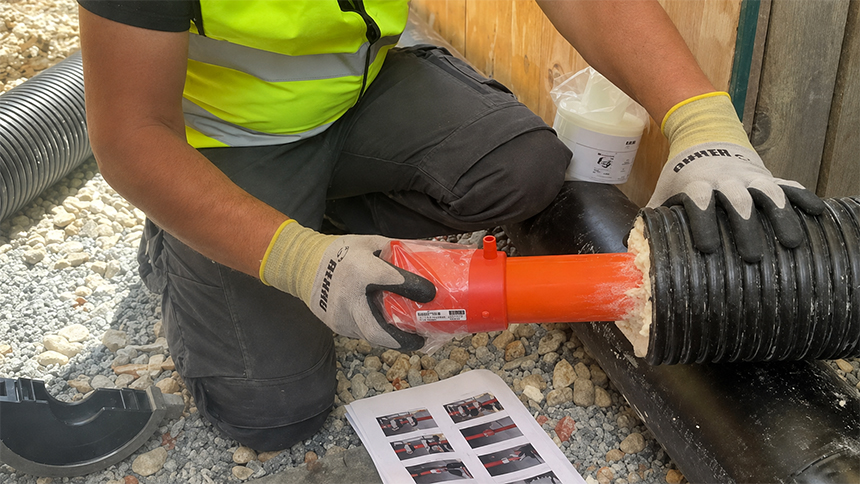

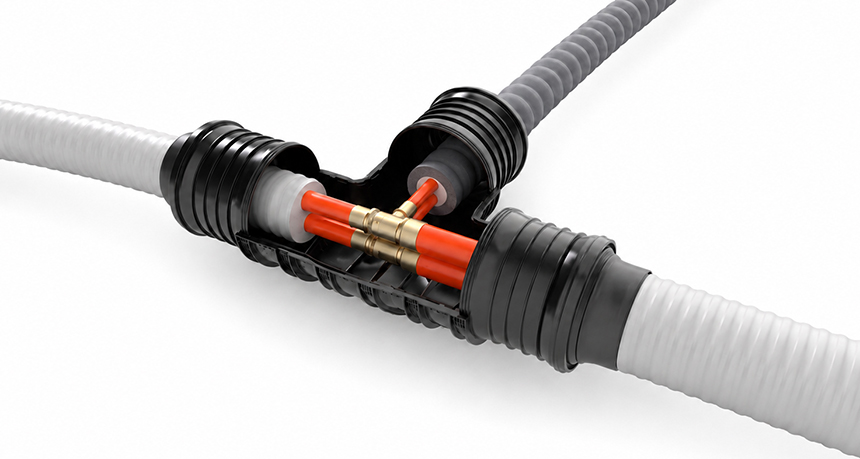

На що звернути увагу в конструкції муфти CLIP-FLEX

CLIP-FLEX допускає кутове відхилення з’єднання до ±22,5° у всіх напрямках, що більше, ніж для термоусаджувальних кожухів. Конструкція муфти забезпечує таке відхилення без застосування відкритого полум’я під час монтажу, а водонепроникність стику досягається інтегрованою ущільнювальною системою з EPDM без окремих ущільнювальних кілець. За даними виробника, кожух розрахований на водонепроникність 3 м водяного стовпа, що еквівалентно приблизно 0,3 бар зовнішнього гідростатичного тиску.

Це дає монтажнику такі практичні переваги:

• Муфти постачають у T-, I- та L-подібному виконаннях. Залежно від типорозміру вони призначені для труб із зовнішнім діаметром оболонки 90–150 або 90–250 мм;
• Сумісність поширюється на труби REHAU різних типів і діаметрів у межах вказаного діапазону – це дозволяє застосовувати один тип кожуха для ізоляції стиків різних типів і діаметрів; саме з'єднання робочих труб різних діаметрів усе одно потребує відповідних фітингів;
• За даними виробника, конструкція CLIP-FLEX займає приблизно на 30 % менше місця під час транспортування та зберігання.

CLIP-FLEX застосовують із попередньо ізольованими трубними системами REHAU, зокрема RAUTHERMEX, RAUVITHERM і RAUVIPEX. Конструкція муфти забезпечує кутове відхилення до ±22,5° у всіх напрямках, а монтаж без відкритого полум’я спрощує роботу на ділянках з обмеженим доступом. Типорозмір муфти й допустиму конфігурацію вузла визначають за зовнішнім діаметром оболонки та схемою з’єднання.

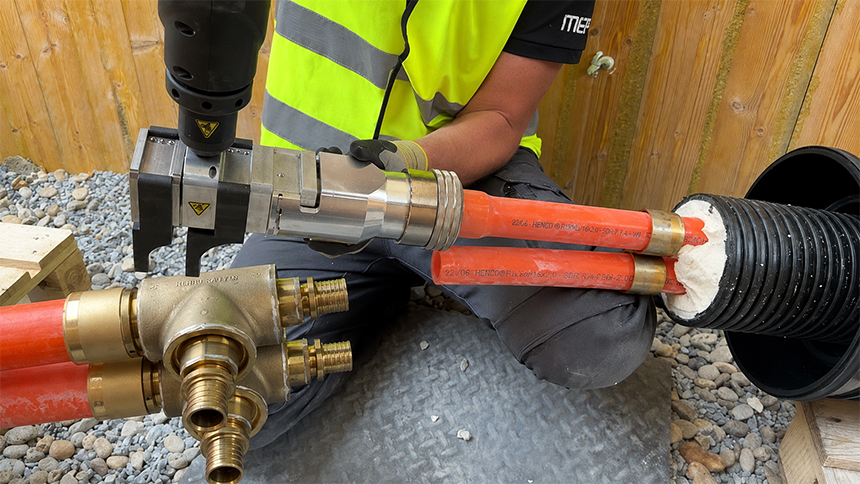

Техніка безпеки під час монтажу

Виробник окремо наголошує на кількох моментах, які стосуються саме монтажу труб і кожухів RAUVIPEX:

• Після розширення кінця труби (у процесі холодного розширення PE-Xa) кінець повертається до початкової форми – це так званий ефект пам'яті матеріалу; сторонні предмети в розширений кінець труби під час цієї фази вставляти не можна;
• Під час процесу пресування не можна торкатися зони пресування інструменту та рухомих частин; до завершення процедури деталь може випасти з труби;
• При роботі з пінополіуретаном (PUR-піна, компоненти поліол та ізоціанат) потрібні хімічно стійкі захисні рукавички та захисні окуляри; під час пиляння або шліфування жорсткої піни PUR – пилозахисна маска;
• На ізоляційних муфтах потрібно зачистити або повністю видалити гострі краї (задирки), щоб уникнути травм при подальшій роботі;
• Під час роботи з натяжними ременями для фіксації труб є ризик защемлення;
• Перевищення робочих параметрів (тиску й температури) неприпустиме – воно призводить до надмірного навантаження на труби та з'єднання; дотримання робочих параметрів має забезпечуватися засобами безпеки й контролю (наприклад, редуктором тиску, запобіжними клапанами).

Перед початком робіт персонал має ознайомитися з повним переліком вимог безпеки та монтажною документацією REHAU для системи RAUVIPEX.

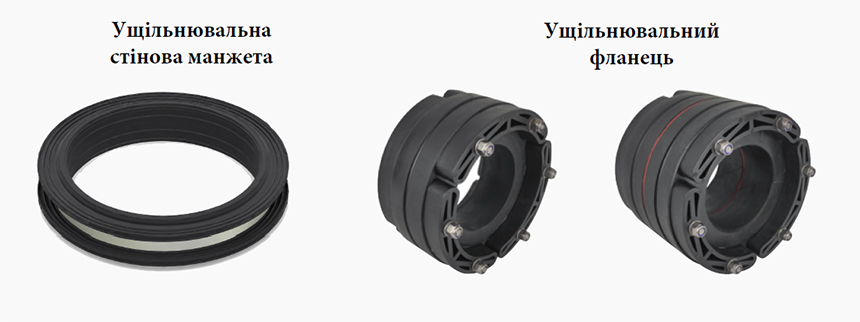

Прохід через стіну будівлі

Два варіанти залежно від типу конструкції:

Ущільнювальна стінова манжета – для монолітного бетону або герметизації розширювальним розчином у цегляній кладці. Герметичність до 2 м водяного стовпа. Для радонозахисної манжети із затискачем із нержавкої сталі встановлений момент затягування 3 Н·м. Момент затягування інших виконань визначають за монтажною документацією відповідної манжети. Для влаштування проходу застосовують манжети, передбачені технічною документацією системи RAUVIPEX.

Ущільнювальний фланець FA 40-B / FA 80-B – для обсадних труб або свердлених отворів:

	FA 40-B	FA 80-B
Герметичність	3 м вод. ст.	5 м вод. ст.
Ширина	85 мм	125 мм
Виконання	розділене для монтажу

Фланці FA 40-B і FA 80-B також призначені для герметизації проходу від проникнення радону.

Діаметр свердління підбирається за зовнішнім діаметром труби: наприклад, для труби 100 мм – отвір 150 ± 2 мм, для 200 мм – 300 ± 2 мм. Момент затягування болтів фланця визначають за монтажною діаграмою з урахуванням температури та розміру кріплення M6 або M8. За низької температури потрібний момент затягування збільшується.

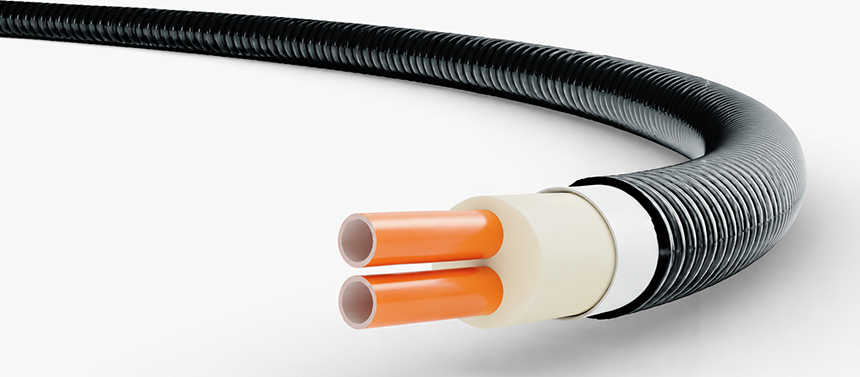

Радіуси вигину

Мінімальний радіус вигину встановлюють для температури зовнішньої оболонки 10 °C. Він залежить від типорозміру труби: для виконання UNO – від 55 см для UNO 25/100 до 130 см для UNO 140/225, для DUO – від 60 см для DUO 20+20 до 130 см для DUO 75+75. Зменшення встановленого радіуса може спричинити пошкодження зовнішньої оболонки, теплоізоляції або поздовжнього водонепроникного бар’єра. Особливої обережності потребує монтаж за низької температури, коли матеріали стають менш пластичними.

За температури оболонки 20 °C потрібне для згинання зусилля становить орієнтовно від 0,3 кН для UNO 25 до 2,5 кН для UNO 140. Значення залежить від типорозміру труби та фактичної температури під час монтажу. Перед укладанням необхідно перевірити мінімальний радіус вигину й потрібне зусилля за технічною документацією для обраного типорозміру RAUVIPEX.

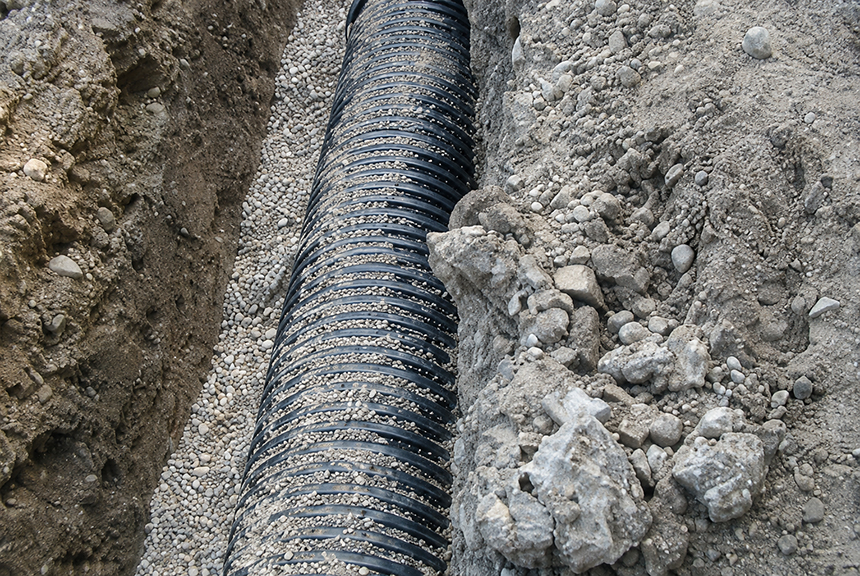

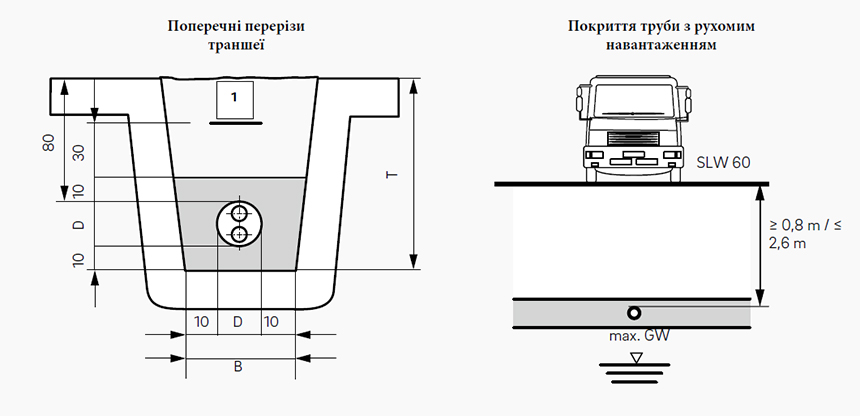

Монтаж у траншеї

Транспортні навантаження

RAUVIPEX допускає проїзд і навантаження до SLW 60 за умови дотримання конструкції траншеї та статичної перевірки; кільцева жорсткість SN 8 передбачена для всіх типорозмірів. Для ділянок із транспортним навантаженням або нестандартною конструкцією траншеї виконують статичний розрахунок з урахуванням місцевих умов.

Глибина закладання

Глибина покриття над верхом труби – 0,8–2,6 м; вплив максимального рівня ґрунтових вод перевіряється за схемою виробника та статичним розрахунком.

Засипний матеріал

На додаток до DIN EN 1610, для RAUVIPEX затверджено окремий перелік матеріалів покриття в зоні укладання труб. Максимальний розмір зерна – до 16 мм. Допустимі матеріали за таблицею 07-1: засипний пісок (0–4 мм), округлий пісок (0–4 і 0–8 мм), щебінь (2–4, 4–8, 4–11 мм), круглий гравій і суміші (0–16, 4–8, 4–16 мм), суміш подрібненого гравію (0–11, 4–8 мм), скляний пісок і скляна крихта (0–8 мм), скляна крихта з переробленого скла (4–8 мм). Зону навколо кожухів засипають піском фракції 0–4 мм або тимчасово текучим самоущільнювальним матеріалом ZFSV. За іншого способу засипання кожух необхідно захистити від механічних пошкоджень.

Заглушки та кінцеві компоненти

Для завершення ділянок траси, а також ремонту чи тимчасової консервації відкритих кінців труби виробник передбачає окремі заглушки, фітинги та попередньо ізольовані компоненти, сумісні з системою RAUVIPEX. Тип кінцевого компонента обирають відповідно до діаметра труби, конфігурації ділянки та передбаченого способу підключення. У разі поетапного будівництва спосіб герметизації відкритих кінців труб визначають у проєкті до початку монтажу.

Чек-лист монтажника перед здачею ділянки

• Перевірено відповідність кута з'єднання обраній системі кожухів (± 20° для термоусадочних, ± 22,5° для CLIP-FLEX);
• Момент затягування радонозахисної ущільнювальної манжети – 3 Нм; для інших виконань перевірити актуальний каталог;
• Момент затягування ущільнювального фланця перевірено за графіком з урахуванням фактичної температури і типу гвинта (M6/M8);
• Радіус вигину траси не менший за мінімально допустимий для конкретного типорозміру;
• Засипний матеріал відповідає таблиці 07-1, фракція не перевищує 16 мм;
• Глибина закладання відповідає діапазону 0,8–2,6 м з урахуванням рівня ґрунтових вод;
• Виконано статичний розрахунок труби під навантаження, якщо ділянка потрапляє під проїзну частину;
• Робочий тиск і температура ділянки відповідають технічній документації REHAU для застосованої робочої труби та системи RAUVIPEX;;
• На ділянках з вимогами пожежної безпеки (проходи через стіни технічних приміщень, підвалів) враховано клас горючості B2 усіх шарів труби;
• Персонал забезпечений засобами захисту, передбаченими для роботи з PUR-піною і пресувальним інструментом;
• На ділянці передбачені засоби контролю робочих параметрів (редуктор тиску, запобіжні клапани), що унеможливлюють перевищення тиску й температури;
• Кінці ділянки, що тимчасово не підключаються, закриті затвердженими заглушками REHAU.

Надійність змонтованої ділянки залежить від дотримання допустимого кута з’єднання, моментів затягування, радіуса вигину та вимог до засипного матеріалу. Під час проєктування враховують транспортне навантаження, кільцеву жорсткість труби, глибину закладання та місцеві ґрунтові умови. Усі параметри для конкретного типорозміру необхідно перевірити за чинною технічною документацією REHAU Water Technologies.

---

---
