Принцип збереження тепла через обмеження простору для сну відомий людству тисячі років. Коли опалення було недоступним, люди використовували тепло власного тіла, облаштовуючи для ночівлі невеликий закритий простір. Цей принцип я застосував у сучасному запатентованому виробі-трансформері, який представляю в статті
Балдахіни, шафи-ліжка та яранги
У замках і палацах королів, лицарів та знаті у великих, погано опалюваних залах ліжка ховали під балдахінами – тканинними наметами, що обмежували простір для сну до розмірів, які можна було зігріти теплом тіла й свічок.
У Нідерландах і Шотландії подібні шафи-ліжка – дерев'яні конструкції з дверцятами чи завісками, які перетворювали частину кімнати на закриту нішу для сну, – були популярні від Середньовіччя до XIX століття. У Бретані (Франція) вони зберігалися значно довше: там такі шафи-ліжка залишалися основними меблями сільських осель аж до XX століття.
Схожий принцип, хоч і іншими технічними засобами, використовували народи Півночі. Чукотський полог – виносна хутряна камера всередині яранги – безпосередньо обмежує обсяг повітря навколо сплячого за тією самою логікою, що й балдахін чи шафа-ліжко.
Ескімоське іглу влаштоване дещо інакше. У ньому тепло утримується завдяки теплоізоляційним властивостям самого снігу як будівельного матеріалу. Менший внутрішній об'єм також впливає на тепловий режим. Логіка в обох випадках схожа: менший об'єм повітря нагрівається швидше за тієї самої теплової потужності, хоча температура, яка зрештою утримається в ньому протягом тривалого часу, залежить від того, наскільки добре стінки полога чи хатини утримують тепло і наскільки герметично вони зібрані.
Організація тепла в обмеженому просторі спирається на фізичні принципи, які людство використовувало для виживання в холоді протягом тисячоліть до появи центрального опалення.
Давній принцип у сучасній конструкції
Сама ідея обмеження простору для сну відома століттями. Історичними формами такого простору були, зокрема, стаціонарні шафи та важкі хутряні пологи. У сучасній розробці використано мобільну трансформовану конструкцію, яку можна змонтувати практично на будь-якому ліжку – старому чи новому, виготовленому з різних матеріалів і різної форми.

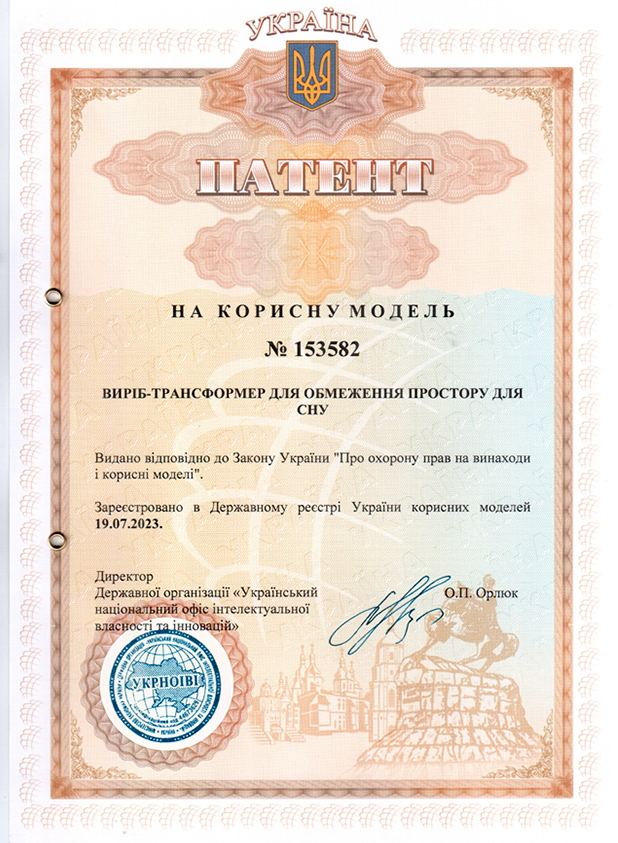

Запатентований трансформер для обмеження простору для сну – патент України на корисну модель № 153582, зареєстрований 19 липня 2023 року, – реалізує цей принцип.
Я описую свою розробку як сучасне втілення давнього принципу за допомогою мобільної конструкції та сучасних матеріалів.
Нині це готовий до виготовлення зразок: каркас виготовляють на замовлення з дерева або металу, а конкретні матеріали обшивки й спосіб кріплення до ліжка визначають щоразу окремо, залежно від конструкції ліжка та побажань дизайнера чи власника.
Конструкція вдень або в теплу пору року складається й не займає житлового простору. Це дає змогу звільняти місце в невеликих квартирах і приміщеннях тимчасового проживання.
За задумом, виріб одночасно виконує три завдання:
- формування локального мікроклімату за принципом внутрішнього хутряного полога яранги – потенційне зменшення тепловтрат завдяки оболонці й обмеженню неконтрольованого повітрообміну навколо тіла; наскільки саме – залежить від матеріалів і конструкції, див. розрахунок нижче;
- психологічний комфорт – відчуття відокремленого приватного простору;
- можливе зниження рівня шуму – я вважаю це другорядною властивістю. Конкретні матеріали й конструкція, що впливають на неї, залежатимуть від підприємства, яке згодом отримає ліцензію на випуск виробу, і поки не визначені.
Конструкція дає змогу також змінювати обсяг простору залежно від температури в приміщенні чи кількості людей, які сплять. Розкривати й закривати її можна рухом руки або, за бажанням власника, автоматично – кнопкою біля узголів'я.

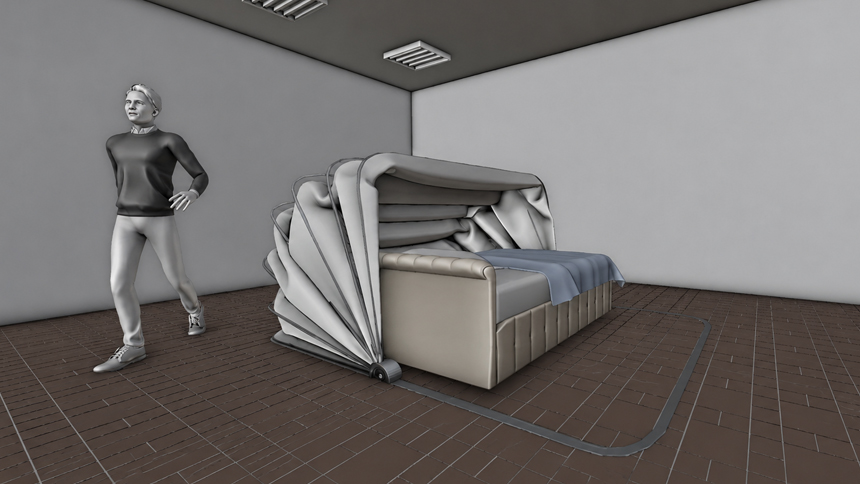

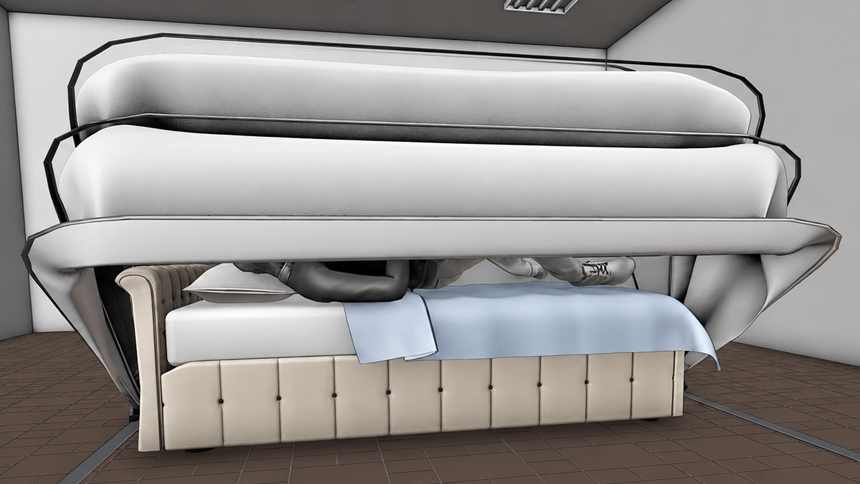

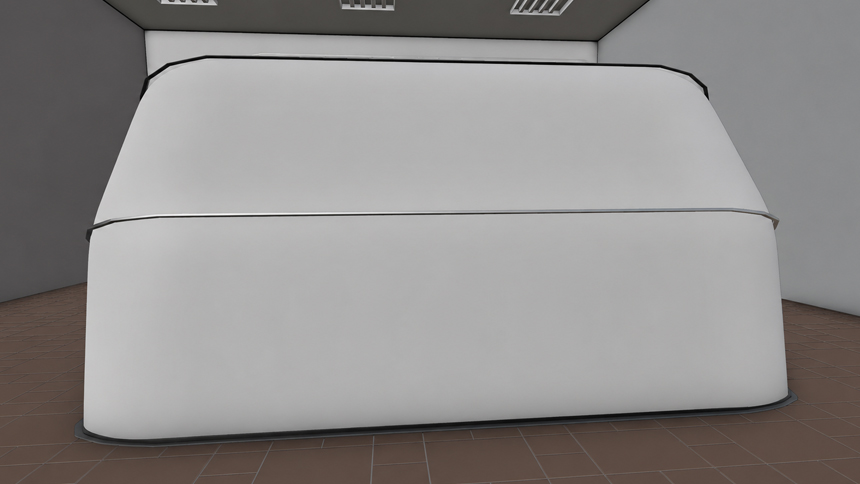

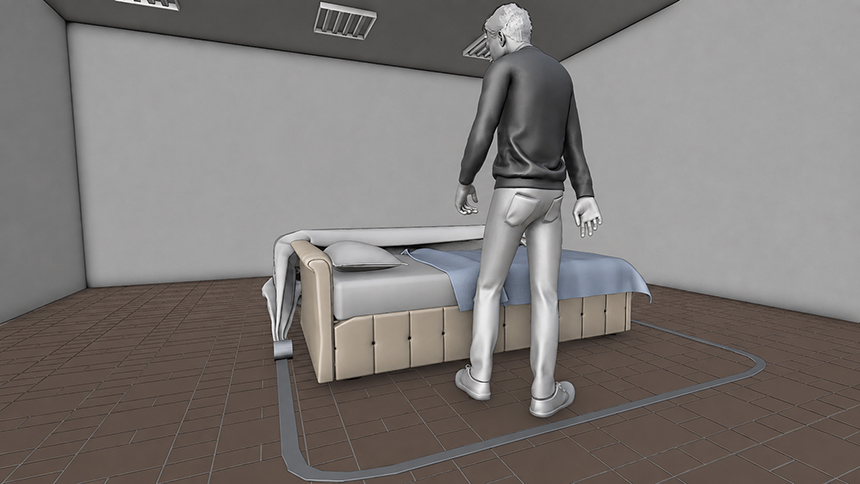

3D-візуалізація: загальний вигляд виробу-трансформера та робочі процеси
Повернення до малого простору для сну
Концепція «мікропростору» для сну знову набуває поширення. Сьогодні її актуальність пов'язана з холодом, високою вартістю квадратного метра, потребою в приватності та енергоефективністю.
В сучасних реаліях ця ідея може бути актуальною для приміщень, де через відсутність опалення температура повітря становить +5…+10 °C. За такої базової температури повітря у внутрішньому просторі капсули завдяки теплу тіла може бути теплішим. Конкретна різниця температур залежить від теплового опору оболонки й повітрообміну.
Мобільну конструкцію можна складати, тому вдень і влітку вона звільняє простір кімнати. Можливість монтажу на різні типи ліжок дає змогу використовувати її і для облаштування тимчасового житла.
Актуальність такого рішення для мене підтвердили події останніх опалювальних сезонів в Україні, особливо в Києві. За даними Міжнародної федерації Червоного Хреста, 14 січня 2026 року через масштабні перебої з електропостачанням без опалення в місті залишалися близько 200 тисяч людей і близько 800 багатоквартирних будинків. Після удару по теплоелектроцентралі на лівому березі Києва 12 лютого 2026 року без опалення одночасно залишилися близько 2600 багатоповерхівок, а близько 1100 багатоквартирних будинків у Дніпровському та Дарницькому районах, за повідомленнями міської влади, не вдалося підключити до централізованого опалення до кінця того сезону.
Такі ситуації особливо критичні для мешканців багатоповерхівок: на відміну від власників приватних будинків, вони здебільшого не мають змоги оперативно перейти на автономне опалення, а без електропостачання не можуть скористатися й електрообігрівачами. У таких умовах я розглядаю свій виріб-трансформер як пасивний засіб утримання тепла тіла людини в зоні сну — без застосування відкритого вогню чи електричних обігрівачів усередині капсули, оскільки в замкненому просторі це створює ризик пожежі та отруєння продуктами згоряння.
Фізика «мікроклімату в макрокліматі»

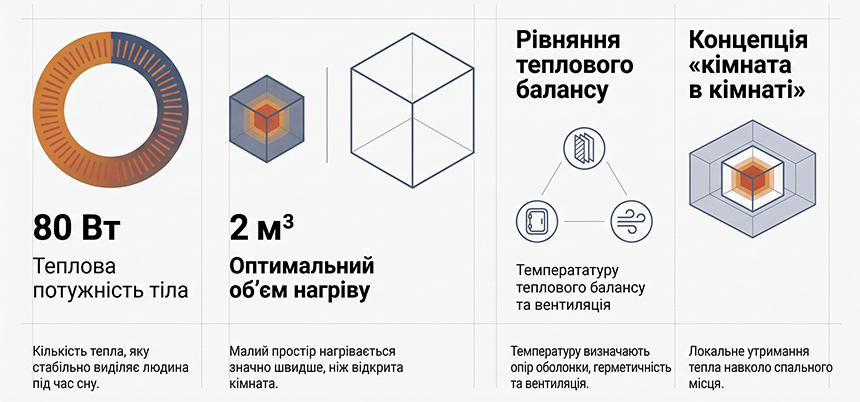

З погляду фізики людина під час сну виділяє теплову потужність близько 80 Вт. Це тепло передається довкіллю випромінюванням, конвекцією, теплопровідністю та з вологим видихуваним повітрям.
У неопалюваному приміщенні ця теплова потужність розсіюється у великому об'ємі повітря й помітно на загальну температуру не впливає. Якщо обмежити простір навколо спального місця – тут для прикладу береться орієнтовний обсяг капсули близько 2 м³, хоча реальний обсяг не фіксований і залежить від габаритів конкретного ліжка та довжини витягнутої руки, якою капсулу відкривають чи закривають, – той самий об'єм повітря нагрівається значно швидше, ніж повітря у відкритій кімнаті.
Швидкість нагрівання сама по собі не визначає підсумкової температури. Наскільки теплішим стане повітря всередині капсули і чи втримається це тепло протягом ночі, визначає тепловий баланс: тепловий опір оболонки, неконтрольовані повітряні витоки через нещільності та організований повітрообмін, потрібний для дихання людини всередині.
Конкретний приріст температури для того чи іншого виконання виробу можна визначити лише теплотехнічним розрахунком або прямим вимірюванням готової конструкції. На рівні самої ідеї без конкретного виконання такий розрахунок неможливий.
Таку саму логіку століттями використовували в чукотському пологу та шафі-ліжку. Навколо людини створювали «кімнату в кімнаті», локально утримуючи тепло без обігріву всієї кімнати.
Ідея має й психологічний вимір. Обмежений, чітко окреслений простір підсвідомо сприймається як безпечніший – на цьому принципі частково будуються й сучасні капсульні готелі. У неопалюваному чи тимчасовому житлі відчуття такого відокремленого простору може також впливати на якість сну поряд із температурою.

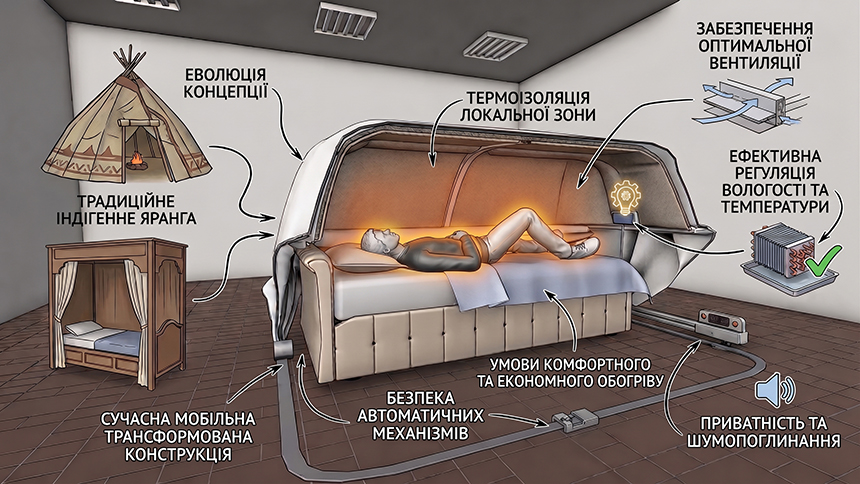

Як давній принцип працює в сучасній конструкції
Описана тут ідея є сучасною інженерною реалізацією підходу, який північні народи й середньовічні європейці використовували століттями. У сучасній версії цей підхід реалізовано в мобільній трансформованій конструкції із сучасних матеріалів. Ятакож передбачаю функції приватності та можливого зниження шуму.
Фізичний принцип, на якому базуються такі рішення, залишається тим самим, що й у яранзі та алькові: зменшення тепловтрат локальної зони навколо тіла людини завдяки оболонці й обмеженню неконтрольованого повітрообміну. Разового нагрівання певної маси повітря для цього недостатньо.
Ефективність конкретної інженерної реалізації залежатиме від теплотехнічних характеристик матеріалів, балансу між обмеженням витоків тепла й безпечним повітрообміном, а також від вирішення проблеми конденсату та безпеки автоматичних механізмів. Цей принцип використовували протягом тисячоліть у практиках виживання в холоді.
Питання серійного виробництва, вибору матеріалів обшивки й ціни я залишаю майбутньому виробникові, який отримає ліцензію на випуск.
Коментар редакції AW-Therm
Спостереження не є частиною авторського матеріалу й наведені окремо, оскільки стосуються питань, які мають бути вирішені на етапі реалізації запуску в серійне виробництво.
Дві типові проблеми таких конструкцій
У подібних конструкціях – від хутряних пологів до дерев'яних шаф-ліжок – виникають типові проблеми, які потрібно враховувати в будь-якій сучасній реалізації.
Перша – конденсат. У малому замкненому просторі волога від дихання людини підвищує відносну вологість повітря. Якщо температура внутрішньої поверхні оболонки опускається нижче точки роси, волога осідає на ній, а відсиріла тканина чи утеплювач втрачають теплоізоляційні властивості.
Наскільки гострою буде ця проблема, залежить від паропроникності й теплофізичних характеристик оболонки та від того, наскільки організовано в конструкції відведення вологого повітря. Сучасні мембранні або багатошарові матеріали самі собою проблему не вирішують, якщо повітрообмін не продуманий окремо.
Друга – неконтрольований інфільтраційний повітрообмін через нещільності в стиках і з'єднаннях. Досвід із балдахінами показує: надмірні неорганізовані повітряні витоки можуть істотно збільшити тепловтрати й помітно послабити локальне утримання тепла.
Повністю герметична оболонка створює окремий ризик: у замкненому обсязі близько 2 м³ без організованого повітрообміну накопичуватимуться вуглекислий газ і волога від дихання людини. Тому конструкція має обмежувати неконтрольовані витоки тепла й водночас забезпечувати достатній і безпечний повітрообмін для людини всередині.
Питання безпеки, які ще потребують вирішення
Крім теплотехнічних питань, ідея капсули, що автоматично закривається навколо сплячої людини, потребує опрацювання ще двох питань безпеки конкретної реалізації.
Перше – безпека автоматичного закривання. Якщо механізм передбачає автоматичний режим – кнопкою біля узголів'я, як описано вище, – у конструкції має бути передбачена можливість миттєво відкрити оболонку вручну, захист від затискання людини рухомими частинами та відмовобезпечний режим на випадок збою електроніки чи живлення. Це окрема інженерна вимога до будь-якого серійного виконання.
Друге – пожежна безпека матеріалів оболонки. Для виробу, що повністю оточує сплячу людину, під час вибору тканини чи утеплювача потрібно враховувати теплоізоляційні та дизайнерські характеристики разом із вимогами до горючості матеріалів, димоутворення й того, наскільки швидко людина може самостійно вибратися з конструкції в аварійній ситуації.
Наявність цих питань не спростовує самої ідеї. Обидва мають бути вирішені на рівні конкретної інженерної реалізації. Залишати їх без визначених вимог на розсуд майбутнього виробника не можна.
Часті запитання (FAQ) про виріб-трансформер для збереження тепла
Який патент захищає конструкцію сучасного трансформера для сну?
Конструкція трансформера для обмеження простору для сну захищена патентом України на корисну модель № 153582. Патент був зареєстрований 19 липня 2023 року автором та розробником П. Дерменжи.
На скільки Ватт теплової потужності розраховане пасивне нагрівання мікропростору капсули?
Під час сну людина природно виділяє теплову потужність близько 80 Вт. У неопалюваному приміщенні з базовою температурою +5…+10 °C це тепло дозволяє пасивно нагрівати обмежений внутрішній об'єм капсули (орієнтовно 2 м³) без використання електрообігрівачів або відкритого вогню.
Які історичні аналоги використано в основі принципу обмеження простору для сну?
У конструкції використано давній принцип обмеження простору навколо сплячого, який застосовувався у середньовічних балдахінах, нідерландських та шотландських шафах-ліжках, а також у чукотському хутряному полозі всередині яранги та ескімоському іглу.
Які три основні завдання виконує запатентований виріб-трансформер для сну?
Виріб одночасно формує локальний мікроклімат завдяки зменшенню тепловтрат та обмеженню неконтрольованого повітрообміну, забезпечує психологічний комфорт відокремленого приватного простору і дає можливість потенційного зниження рівня шуму.
З яких матеріалів виготовляється каркас та яка особливість розміщення трансформера?
Каркас конструкції виготовляється на замовлення з дерева або металу і може монтуватися практично на будь-яке ліжко. Удень або в теплу пору року мобільна конструкція складається та не займає житлового простору кімнати.
