Соединение фитинга и трубы реализуется на основе полидиффузионного процесса с помощью сварки. Для этого применяется специальный инструмент – сварочный аппарат. От качества последнего зависит надежность всей системы. Поэтому познакомимся поближе с этим оборудованием
Сам процесс «сварки» происходит в несколько этапов:
1. Подготовка трубы и фитинга к свариванию. Разметка глубины сваривания (зависит от диаметра).
2. Нагрев насадок сварочного аппарата до необходимой температуры. Рекомендуется устанавливать значение 260°С. Оно получено из некоторых соображений:
- фитинг и труба должны прогреться быстро. Но при этом не перегреться, чтобы форма не изменилась и фитинги «не поплыли»;
- во избежание разрушения молекулярной структуры полипропилена, изделия из него нельзя перегревать;
- 260 градусов – максимальная рабочая температура тефлона, которым покрыты насадки инструмента.
3. Вставка изделий в соответствующие насадки до упора. Его достижение чувствуется. Важно, после этого не давить дальше на трубу и фитинг.
4. Затем происходит нагрев. Время нагревания зависит от диаметра трубопровода.
5. После этого труба и фитинг снимаются и вставляются друг в друга. Важно после их соединения не делать прокручивания.
6. До использования системы необходимо дать время для остывания соединения.
Для примера приведем значения для малых диаметров:
Необходимо заметить, что сварочные аппараты очень чувствительны к перепадам напряжения, поэтому рекомендуется применять их со стабилизатором. Если вы используете инструмент с металлическим корпусом, во избежание поражения электрическим током используйте розетки с заземлением.
Сварочные аппараты бывают двух типов: плоские и стержневые.
Первый тип комплектуется термостатом, встроенным в нагревательный элемент. Им легко регулировать температуру прогрева. К плоскости насадки крепятся с помощью винтов. Они состоят из двух частей: для трубы (гильза) и для фитинга (дорн). Для такого оборудования характерна невысокая стоимость.
Во втором случае, насадки надеваются на цилиндр. Такой инструмент более устойчив. Также для труднодоступных мест существуют модели с Г-образным стержнем.
Критерии выбора сварочного инструмента
Мощность сварочного аппарата
Ассортимент оборудования отличается по мощности в диапазоне от 500 Вт и до 2,5 кВт. Выбор зависит от используемых диаметров. Для размеров до 50 мм, достаточно применять «паяльник» мощность 500-800 Вт. В случае, если Вам необходимо соединить элементы размером 160 мм, необходим аппарат от 1,8 кВт.
Следует обратить внимание, что производители дешевых инструментов используют два нагревательных ТЭНа. Суммарно получается необходимая мощность. Соответственно на корпусе выведены включатели для обоих нагревателей. Но одновременное использование нагревателей приводит к перегреву контактов и сокращению жизненного цикла оборудования. Поэтому рекомендуется включать лишь один ТЭН. Второй использовать в качестве резервного. Вследствие, мощность инструмента будет в два раза ниже.

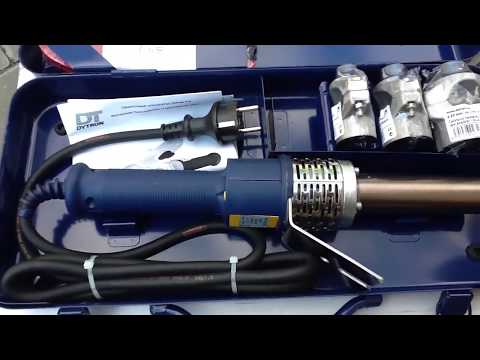

Видео. Инструмент для работы с полипропиленовыми трубами
Однако на рынке существуют энергоэффективные модели небольшой мощности для сварки деталей больших диаметров. Например, Polys P-4a 850W TraceWeld чешского производителя Dytron имеет мощность 850 Вт. Но способен сваривать фитинги диаметром до 75 мм.
Тип регулирования температуры
На рынке есть несколько вариантов инструмента, отличающихся по типу регулировки температуры:
- с капиллярным термостатом;
- с биметаллическим термореле;
- электронное управление на базе микропроцессора;
- не регулируемые.
Для первых двух типов характерна высокая инерционность. Особенно для второго вида. Аппарат работает в скачкообразном температурном режиме.
Микропроцессор учитывает инерционность нагрева, интенсивность процесса сваривания. Обеспечивает высокую скорость нагрева и поддерживает температуру с точностью до 1,5°С.
Все сварочные аппараты Dytron оснащены электронным типом управления.
Комплектация
Здесь стоит обратить внимание на количество и размерность насадок, а также на их покрытие. Предпочтение стоит отдавать насадкам с тройным тефлоновым покрытием. Это решение увеличивает износостойкость и минимизирует эффект приставания полипропилена к насадкам.
В ассортименте компании производителя есть два типа насадок. Они отличаются цветом:
- черные (2 тефлоновых слоя);
- синие (3 слоя).
В комплекте также могут быть резаки для труб, подставки, зажимы, опоры.
Также эта чешская компания имеет в ассортименте различные варианты наборов: в зависимости от количества насадок, типа крепления (опора, зажим и т. д.). То есть, каждый инсталлятор может подобрать себе аппарат, исходя из своих индивидуальных потребностей.
Страна производитель. Бренд
Рынок страны переполнен аппаратами из Турции и Китая. Они производят из более дешевых материалов (деформирующийся корпус, минимальная комплектация насадками и т. д.). Используют простую в производстве конструкцию, но менее надежную и т. д. Например, применение тонкого и дешевого кабеля может привести к воспламенению «паяльника». Как правило, срок гарантии не превышает 1 год (иногда 6 месяцев). Такие производители как, Dytron или Ekoplastik (в Украине представляет корпорация «СТАС») дают гарантию на свою продукцию 24 месяца. Это указывает на высокий уровень надежности инструмента.
Также более дешевые продукты плохо поддерживают установленную температуру. В итоге это сказывается на надёжности соединения. Присутствуют и немецкие производители, но они более дорогие по сравнению с чешскими брендами.
Удобство эксплуатации
Важным фактором для сварочных аппаратов является практичность и удобство эксплуатации. Пример – система TraceWeld от компании Dytron. Это система звуковой сигнализации для различных этапов сваривания и эксплуатации инструмента. Теперь Вам не нужно в уме отсчитывать секунды нагрева/остывания и т. д.
Также легко настроить «паяльник» под нужный материал и размеры трубы.
Видео. Cварка трубы и фитинги из PPR
Всегда можно остановить свой выбор на дешевой продукции. В данном случае – сварочном аппарате. Но следует помнить, что такой выбор может привести к некачественному соединению, и как следствие снижению надежности всей инженерной системы. А иногда это может привести к аварийным ситуациям. Выбирая европейский продукт, всегда можно быть уверенными в результате.
Більше важливих статей і новин в Telegram-каналі та корисні відео на Youtube-каналі та у TikTok. Долучайтесь!
Переглянуто: 5 192
Можно визуально проконтролировать качество сварки?
Чудовий паяльник у мене вже десь надцять років без сервісу
Надо перед сваркой полипропиленовых труб удалять воду со стыка досуха, или вода испарится при нагреве и не повлияет на качество сварки?
Воду нужно обязательно удалять И грязь тоже. Это может негативно сказаться на качестве пайки
Можно спаять старую полипропиленовую трубу, которая уже отработала года 3-4 с новой? Какое будет соединение?
Однозначного ответа тут нет. В принципе старую полипропиленовую трубу можно спаять с новой, но при условии, что эти две трубы от одного производителя. Если это трубы разных производителей (с разными характеристиками и качеством), то делать этого нельзя. Также важно в каком состоянии старая труба. если у нее есть повреждения, то , сами понимаете, лучше не рисковать. А не всегда повреждения можно определить визуально. ну и если вы решились соединить старую трубу с новой, то обязательно очистите старую трубу от грязи и жира.
На мой взгляд Dytron лучший инструмент для сварки ППР, им лично пользуюсь
Можно ли судить о качестве сварного шва по величине сварного валика, вытесненного наружу из фитинга?
Визуальный осмотр сварного валика может дать только примерную оценку о качестве сварки. Если этот валик неровный и достаточно большой, то можно предположить, что параметры сварки были не выдержаны - трубу перегрели.
Нужен дополнительный инструмент для сварки армированных труб, если да, какой именно?
