Воздушные завесы для помещений: как это работает

Н. Вовк

Точно и правильно выполненный монтаж воздушных завес позволяет эффективно бороться с теплопотерями, а следовательно, значительно снизить затраты на использование энергоресурсов для поддержания необходимого микроклимата в помещении как зимой, так и летом. Что нужно выдержать для правильной работы воздушных завес?

Воздушные завесы призваны создавать разделение внутреннего микроклимата помещения от наружного воздуха за счет невидимой воздушной струи, которая разделяет эти пространства, тем самым, уменьшая теплопотери. Воздушные завесы у входной группы устанавливаются вертикально или горизонтально. Правильно установленные и «настроенные» воздушные завесы круглогодично снижают затраты на энергоресурсы. Дополнительный эффект, получаемый от воздушной завесы, – это защита от порывов ветра, проникновения пыли, насекомых, посторонних запахов, прочее.

Увидеть эффект от использования воздушной завесы можно с помощью теплограмм входной группы: без воздушной завесы, с использованием некорректно подобранной или инсталлированной воздушной завесой и теплограмма с воздушной завесой, которая правильно подобрана и корректно смонтирована.

Воздушная завеса отсутствует

Двери открыты. Наружный воздух проникает в помещение (рис. 1), происходит смешивание с воздухом внутри помещения, как следствие, изменяется
температура в самом помещении. Требуются дополнительные затраты на энергоресурсы для нагрева / охлаждения воздуха в помещении.

Изображение воздушно тепловые завесы Рис. 1. Теплограмма входной группы без воздушной завесы

Неправильно подобранная или смонтированная воздушная завеса

Скоростной напор и расход воздушной струи, создаваемый завесой, недостаточны для образования эффективного барьера для воздуха снаружи. Горячий / холодный воздух продолжает проникать в помещение (рис. 2), по-прежнему требуются затраты на дополнительный нагрев /охлаждение воздуха в помещении, плюс добавляются затраты на работу воздушной завесы.

Изображение воздушная завеса электрическая Рис. 2. Теплограмма входной группы с неправильно работающей воздушной завесой

Правильно подобранная и установленная воздушная завеса

В таком случае тепловая картина воздушных потоков показывает (см. рис. 3), что имеется эффективное разделение двух зон, которые возникают в момент открытия дверей в следствии естественной теплопередачи между внутренним микроклиматом помещения и улицей.

Изображение воздушная завеса электрическая Рис. 3. Теплограмма входной группы с правильно работающей воздушной завесой

В результате работы воздушной завесы, помимо сокращения затрат на энергоресурсы до 80%, которые требуются на дополнительный нагрев / охлаждение воздуха помещения, снижение выбросов СО2, дополнительно обеспечивается защита от проникновения извне пыли, неприятных запахов, насекомых, дыма, сквозняков и порывов ветра, тем самым, улучшается комфорт в помещении для сотрудников и посетителей.

Значительный экономический эффект от применения правильно работающей воздушной завесы можно проиллюстрировать результатами специального эксперимента (г. Днепр), данные которого приводятся ниже.

Типичная среднемесячная температура наружного воздуха для г. Днепр показана на рис. 4, а на рис. 5 – показаны данные учета энергопотерь с воздушной завесой и без нее, в том числе выраженные в денежном эквиваленте.

Изображение водяная воздушно тепловая завеса	Рис. 4. Температурный режим снаружи и внутри помещения

Изображение расчет воздушно тепловых завес Рис. 5. Сравнительные данные эксперимента по использованию воздушной завесы

Для того, чтобы эксплуатация воздушной завесы была эффективной, важно при ее выборе учесть следующие факторы:

  • Размеры входной группы или дверного проема, а также наличие тамбура.
  • Возможность инсталляции воздушной завесы вертикально или горизонтально.
  • Положение здания и дверных групп для учета погодных условий.
  • Назначение здания, помещения (частота открытия дверей).
  • Перепад давления внутри и снаружи здания.
  • Положение внутри помещения других дверей / входных групп, эскалаторов, лестничных проемов.
  • Угол наклона ламелей.

Установлено, что воздушная завеса увеличивает коммерческую рентабельность торгового предприятия или иными словами – увеличивает продажи, за счет «Эффекта открытых дверей». Специалистами доказано, что при открытых дверях в магазин / ресторан заходит больше людей. Открытые двери «работают» дополнительной витриной, позволяют прохожим заглянуть внутрь магазина / ресторана, приглашая человека зайти. Также, воздушные завесы создают свободный доступ для людей с ограниченными возможностями, людей с детскими колясками, зонтиками, и т.д., что тоже положительно «работает» на привлечение посетителей.

Более внимательно рассмотрим угол наклона ламелей в воздушных завесах.

Испытания и исследования доказали, что правильно выбранный угол наклона ламелей существенно помогает увеличить эффективность воздушной завесы. При выборе угла наклона ламелей в воздушных завесах нужно учитывать разницу температуры и давления воздуха, порывы ветра, которые могут привести к проникновению наружного воздуха. Например, направляя сопло струи в направлении от помещения, ее траектория будет параболической, но у пола струя должна быть приблизительно у дверного входа. Если нельзя регулировать угол ламелей, струя воздуха выпускаемой воздушной завесой будет оттесняться наружным воздухом внутрь помещения. На ниже приведённых изображениях (рис. 6) показаны различия между воздушными завесами с не регулированными ламелями и регулируемыми.

Изображение работа воздушная завеса без нагрева Рис. 6. Правильная ориентация струи воздушной завесы

Следующее, на что нужно обратить внимание при выборе воздушной завесы, это желаемые виды монтажа, а также возможные типы нагрева воздуха или его отсутствие.

Теплообменник в воздушных завесах может быть вполне традиционным (водяной, электрический) или без нагрева воздуха. Также теперь доступны воздушные завесы с фреоновым тепло обменником.

Воздушные завесы DX-Kit с фреоновым теплообменником (в Украине представляет компания «ЭйрСтрим») могут быть согласованы в составе VRF-системы или с воздушным тепловыми насосами (рис. 7). Это особенно удобно для проектирования и организации системы отопления и охлаждения коммерческих помещений.

Изображение воздушная завеса и тепловой насос Рис. 7. Воздушные завесы могут реализовываться совместно с ТН и в составе VRF-системы для охлаждения и нагрева воздуха

Виды возможного монтажа воздушных завес

Воздушные завесы используются в коммерческих или промышленных помещениях (ресторанах, магазинах, кафетериях, отелях, складах, РРЦ, холодильных и морозильных камерах), где наружные двери приходится часто открывать / закрывать.

Воздушные завесы бывают для коммерческих помещений:

  • вертикальные или горизонтальные;
  • воздушные завесы, встраиваемые в фальшпотолок или в дверную перегородку (т. н. завесы «скрытого монтажа»);
  • воздушная завеса на револьверную / карусельную дверь.

Встраиваемые воздушные завесы

Данное оборудование можно назвать завесы «скрытого монтажа», они идеально вписываются в любой интерьер помещения, малозаметны, эффективно разделяют внешнюю и наружную среду (см. рис. 8 и рис. 9).

Изображение установка воздушных завес Рис. 8. Воздушные завесы могут отдельно устанавливаться и внутри здания

Изображение воздушная завеса для коммерческого здания

Рис. 9. Воздушная завеса для отсечения проема входной группы коммерческого здания

Дизайнерские воздушные завесы

Изображение дизайнерская воздушная завеса

Внешний вид воздушной завесы, исходя из требований дизайна помещения, может быть выполнен индивидуально и из различного материала, например: кожа, дерево, нержавеющая сталь, они могут быть разной формы (например, цилиндрической), с нанесением логотипа компании, информационными обозначениями и прочее (рис. 10), без потери функциональности. Завеса может служить рекламной вывеской с подсветкой и при этом сокращать теплопотери в здании. Даже самая простая воздушная завеса может быть выполнена со своими индивидуальными особенностями, для чего нужно обратиться на предприятие, специализирующееся на изготовлении и монтаже воздушных завес.

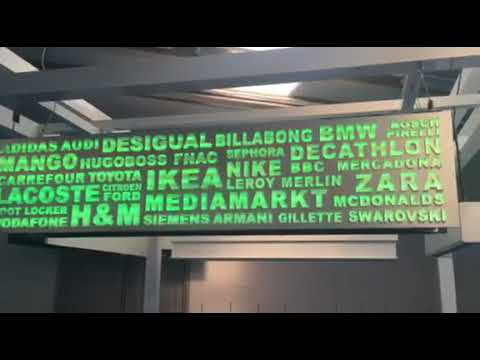

Видео. Воздушная завеса, совмещенная с рекламной вывеской

Воздушные завесы для револьверных/карусельных дверей

Карусельные двери обычно устанавливают в зданиях, где важен стиль и элегантность, статус и престиж. Данный вид входных групп подходит для зданий с большим количеством посетителей (например, они часто используются в аэропортах), они хорошо защищают от сквозняков и холодного воздуха. Однако из-за своей конструктивной особенности холодный /жаркий воздух захватывается створкой двери и вмести с посетителями попадает внутрь помещения. Создается холодная / жаркая зона возле карусельной двери. Поэтому, на карусельные / револьверные двери также необходима установка воздушной завесы. Она обычно изготавливается индивидуально и учитывает дугу двери (рис. 11), ширину распахивания двери, высоту и вид установки (на канапе двери или скрыто в фальшпотолок).

Изображение воздушная завеса над револьверной дверью Рис. 11. Воздушная завеса на револьверной входной группе, установленная на канапе двери

Воздушные завесы – эффективный способ повышения комфортности микроклимата помещения, одновременно с этим, существенно снижает затраты на поддержание теплового режима, и повышает эффективность использования энергоресурсов. Но это справедливо только если воздушные завесы выбраны, спроектированы, изготовлены, смонтированы и настроены правильно. Это под силу только профессионалам, специализирующимся на данной проблематике.

Обращайтесь к специалистам, не пожалеете!

Більше важливих статей і новин в Telegram-каналі та корисні відео на Youtube-каналі та у TikTok.  Долучайтесь!

Переглянуто: 6 292

Вас може зацікавити:



6 коментарів

  • Воздушная завеса какого типа более эффективна - вертикальная или горизонтальная? Чем обычно обусловлен выбор типа (направления потока) завесы?

  • Добрый день Николай,

    Спасибо за Ваш вопрос.

    Вертикальная завеса и горизонтальная например ТМ Airtecnics, отличается только видом монтажа.

    Второй вопрос не совсем понятен.
    Если идёт речь об типе монтажа, то выбор обусловлен возможностью смонтировать. Бывают случаи например используют роллету, в таком случае монтаж горизонтально невозможен.
    Если у Вас остались вопросы, пишите или свяжитесь с нами. Air-stream.com.ua

  • Какой обычный расход воздуха для завесы для проема 3х6 м?

  • Добрый день Алекс,

    Приносим извинения за столь поздний ответ.

    Параметры дверного проема необходимо уточнить для корректного ответа.
    Я, принимаю 3м за высоту а 6м за ширину. С установкой завесы сразу над дверным проемом.
    При таких параметрах должно быть установлено две завесы.
    Если нет дополнительных факторов, влияющих на установку завесы, таких как воздушный баланс в помещении, наличии дверных проемов, лестниц и и и.д напротив данных дверей, и т.д , то расход воздух одной завесы 5520м3/ч.
    А если высота 6м, а ширина 3м, установка завесы опять же сразу над дверью, то завеса с наименьшим расходом воздуха от 10800м3/ч, но в зависимости от различных факторов, Завеса может быть и более мощная, и 15900, и 17500, и 19800.

    Если у вас остались вопросы пожалуйста обращайтесь.

  • Насколько сильно шумят воздушные завесы? Это от мощности зависит?

  • Добрый день, Наталья!
    Это зависит от целого ряда технических параметров, включая мощность завесы.
    Когда завеса создаёт достаточный напор и объём воздуха, то слышно движение воздуха в нагнетаемой струе.
    При выборе завесы нужно обратить внимание на скорость струи у пола, завеса должна создать разделение зон.
    Что бы показать разницу в правильно подобранной завесе и нет, мы записали видео:
    https://youtu.be/ziqy-vakiX0

    https://youtu.be/r5btVkEc8Hk
