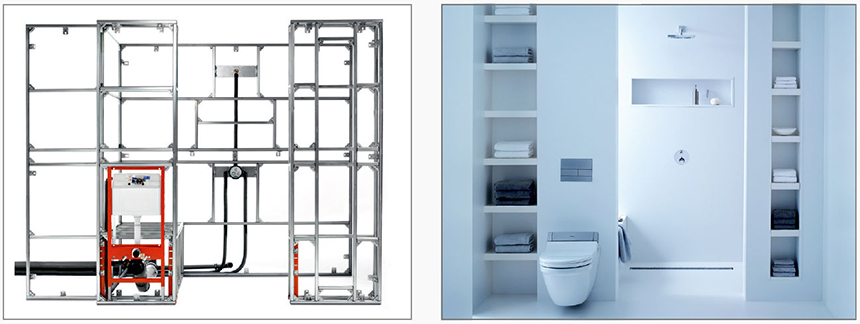

Каркасна система TECEprofil дає змогу сформувати спільну монтажну конструкцію для сантехнічного обладнання санвузла. У каркасі можна розмістити модулі для умивальника, біде та підвісного унітаза, прокласти трубопроводи водопостачання й каналізації, а після облицювання залишити відкритими лише сантехприлади та елементи керування
У попередніх матеріалах AW-Therm ми вже розглядали каркасну систему TECEprofil та консольний монтаж сантехнічного обладнання. Розглянемо комплексне облаштування санвузла: які модулі потрібні для різних приладів, як їх правильно розташувати в каркасі та що необхідно передбачити до облицювання стіни. У системі TECEprofil виробник використовує окремі модулі для конкретних сантехприладів – умивальника, біде та підвісного унітаза.

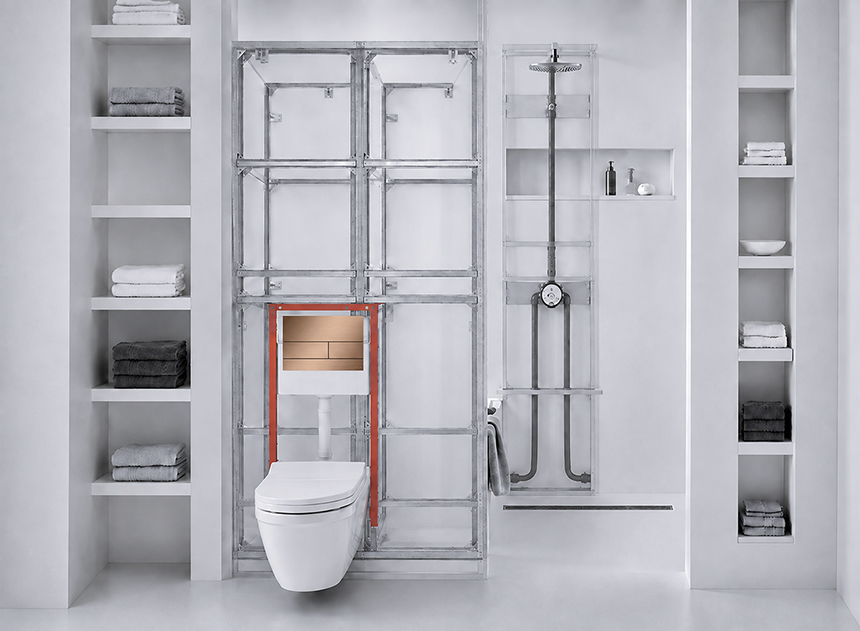

Спільний каркас, окремі модулі
Каркас TECEprofil утворює несучу монтажну конструкцію, до якої приєднуються готові модулі. На офіційному сайті TECE таку систему описано як монтажний профіль із сантехнічними модулями TECEprofil.
У монтажній практиці готові модулі для прихованого встановлення сантехніки часто називають інсталяціями. У проєктуванні їх розрізняють за призначенням: модуль для умивальника не замінює модуль для біде, а туалетний модуль має власну конструкцію зі зливним бачком і кріпленнями для підвісного унітаза.
Комплексність TECEprofil забезпечує можливість установити кілька спеціалізованих модулів в одному каркасі; універсальну раму для всіх приладів система не передбачає.

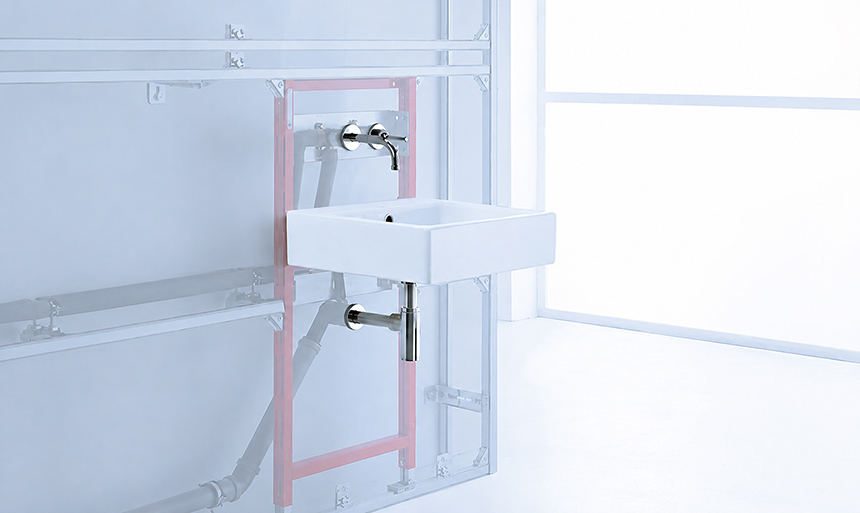

Модуль для умивальника
У системі TECEprofil передбачені модулі для умивальника з монтажними рамами заввишки 1120 і 980 мм. Окремо пропонується модуль для користування сидячи з регульованою висотою рами 820–980 мм.
Зазначені розміри характеризують висоту монтажної рами, а не висоту встановлення умивальника. Положення сантехнічного приладу визначають від рівня чистої підлоги з урахуванням конструкції умивальника, проєктного рішення та потреб користувача.
Для безбар’єрних санітарних приміщень TECE пропонує модулі з прихованим каналізаційним сифоном. Його розміщення всередині монтажної конструкції звільняє простір під чашею та забезпечує можливість під’їзду кріслом колісним. Згідно з ДБН В.2.2-40:2018, в універсальній туалетній кабіні під умивальником необхідно передбачити вільний простір заввишки 0,7 м, а верх умивальника розташувати на висоті 0,8–0,85 м від підлоги.
Модуль для біде
Для настінного біде TECE передбачає окремий модуль. На українському сайті виробника наведено виконання з монтажною висотою 1120 і 820 мм.
Хоча для умивальника й біде потрібні водопостачання та каналізація, їхні монтажні схеми відрізняються. Відрізняються положення кріплень і приєднань, а також точки передавання навантаження. Тому модуль потрібно підбирати під конкретний тип сантехприладу, а його монтажні розміри перевіряти до облицювання каркаса.
Окреме біде не є обов’язковим елементом кожного санвузла. У приміщеннях, де важлива економія простору або безбар’єрність, його функцію може виконувати унітаз-біде або гігієнічний душ. Для універсальної кабіни ДБН В.2.2-40:2018 передбачає унітаз із функцією біде або підведення до унітаза змішувача з гігієнічним душем.

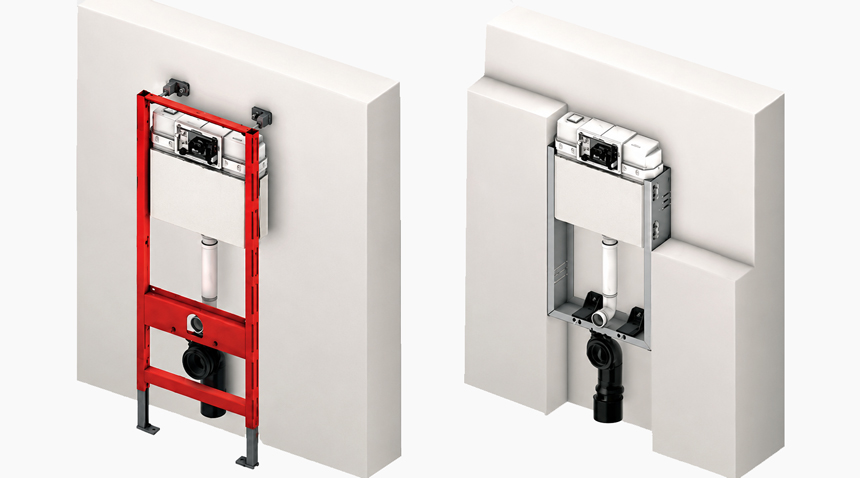

Туалетний модуль для підвісного унітаза
Для підвісного унітаза застосовують туалетний модуль TECEprofil. Він сприймає навантаження від підвісного унітаза та містить прихований зливний бачок.
TECE пропонує модулі з монтажною висотою 1120, 980 та 820 мм. Виробник передбачає встановлення цих модулів у системі TECEprofil, у металевих або дерев’яних каркасних конструкціях, а також перед стіною.

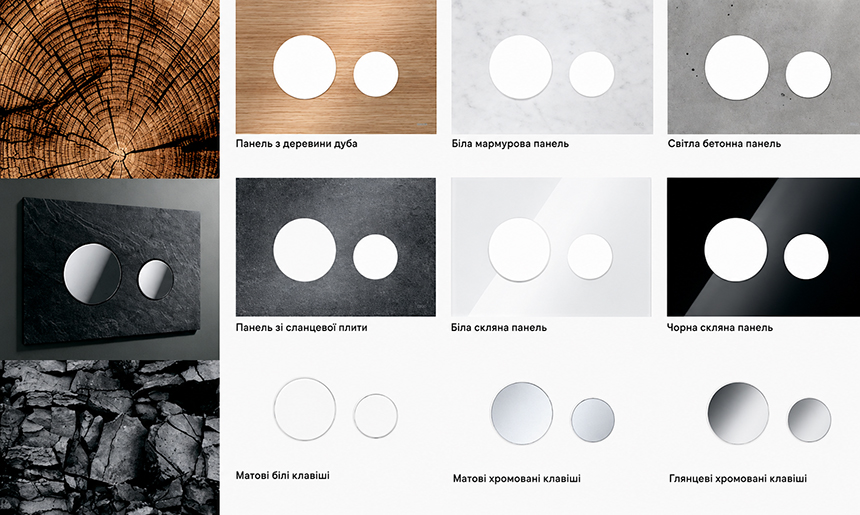

Після завершення облицювання бачок залишається в монтажній конструкції. Для керування змивом застосовують панель змиву – саме цей термін використовує TECE Україна. В асортименті представлені, зокрема, серії TECElux Mini, TECEsquare, TECEvelvet, TECEloop, TECEsolid, TECEnow і TECEbase.
Висоту рами модуля не слід плутати з висотою встановлення чаші унітаза. Положення сантехприладу задають окремо відповідно до проєкту, монтажної схеми виробу та вимог до конкретного санвузла.

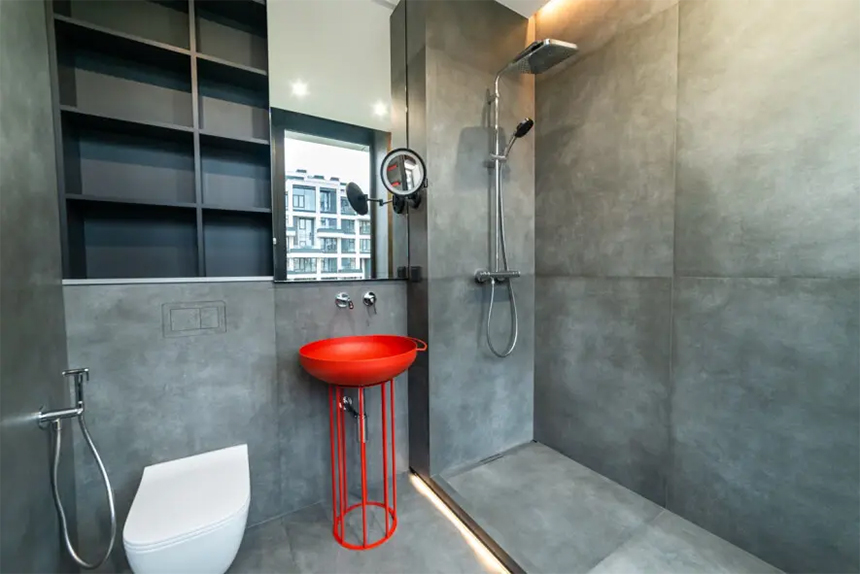

Безбар’єрність на етапі проєктування
Санвузол потрібно проєктувати з урахуванням сантехнічного обладнання та потреб людини, яка ним користуватиметься.
Безбар’єрні рішення враховують потреби людей, які пересуваються на кріслах колісних, мають порушення опорно-рухового апарату або тимчасово обмежені в рухливості після операцій і травм. В умовах війни це стосується також житла та приміщень, якими користуються люди під час реабілітації після поранень. Чинний ДБН прямо враховує користувачів із післяопераційним станом здоров’я серед груп, для яких необхідно передбачати відповідне обладнання санітарно-гігієнічних приміщень.
На етапі відкритого каркаса доцільно визначити положення сантехприладів і місця, де можуть знадобитися поручні та інше допоміжне обладнання.
Поручні потрібно закладати в конструкцію до облицювання
Біля унітаза поручень допомагає користувачеві під час пересаджування, вставання та зміни положення тіла.
ДБН В.2.2-40:2018 вимагає в універсальній кабіні передбачати поручні, штанги, поворотні або відкидні сидіння, а поруч з унітазом – простір для розміщення крісла колісного.
Кріплення поручня має передавати навантаження на елемент каркаса або на спеціально передбачену несучу конструкцію; листове облицювання для цього недостатнє.
Для таких завдань TECE пропонує, зокрема, модуль TECEprofil Geronto, призначений для безбар’єрних туалетів. Виробник передбачає кріплення опорних конструкцій за допомогою відповідних сталевих пластин, а також варіанти керування змивом з опорного кронштейна або зі стіни.
Поручні доцільно проєктувати разом із туалетним модулем, а не встановлювати після завершення оздоблення.
Як компонувати систему

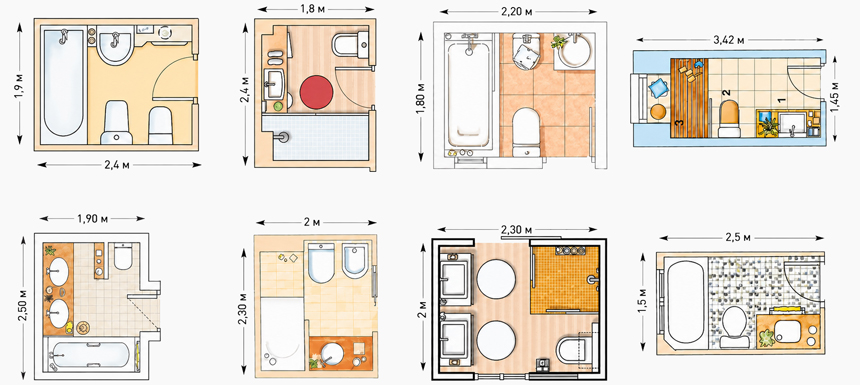

Роботу починають із плану всього санвузла. У плані визначають положення умивальника, унітаза й, за потреби, біде, а також зони користування ними. Для безбар’єрного приміщення додатково враховують місце для крісла колісного, розташування поручнів і доступність органів керування.
Після цього визначають рівень чистої підлоги, від якого відлічують монтажні відмітки. Якщо орієнтуватися на чорнову підлогу без урахування стяжки та фінішного покриття, сантехприлади після завершення робіт можуть опинитися не на проєктній висоті.
Далі збирають каркас TECEprofil і встановлюють відповідні модулі. Каркас і кріплення повинні сприймати навантаження від сантехприладів і передавати його на будівельні конструкції. Підвісний прилад створює вертикальне навантаження та згинальний момент, тому розрахункове навантаження не повинне передаватися лише на облицювання.
Після фіксації модулів прокладають водопостачання та каналізацію. До цього моменту вже мають бути відомі монтажні розміри обраної сантехніки: положення випусків, точок підведення води та кріплень у різних моделей можуть відрізнятися.
Перед облицюванням перевіряють висотні відмітки, міжосьові розміри, жорсткість кріплень та герметичність трубопроводів. Якщо передбачені поручні, їхні несучі елементи також монтують на цьому етапі.
Після облицювання і чистового оздоблення встановлюють сантехприлади, виконують остаточні підключення та перевіряють герметичність з’єднань і надійність кріплення.
Каркасна система як основа санвузла
TECEprofil об’єднує окремі модулі в єдину монтажну конструкцію. У спільному каркасі розміщують модулі для умивальника, біде та підвісного унітаза, прокладають трубопроводи й установлюють кріплення для допоміжного обладнання.
Набір модулів залежить від площі та призначення санвузла. У ньому можна передбачити окремі модулі для трьох сантехприладів або встановити умивальник і підвісний унітаз із функцією біде чи гігієнічним душем.
Компоновку визначають до монтажу каркаса. На цьому етапі розміщують модулі, комунікації, кріплення та елементи безбар’єрності, щоб після облицювання стіни не довелося змінювати конструкцію.
Модулі та комплектувальні елементи TECEprofil доступні у мережі СП «УДТ» та мережі сантехмаркетів «Інсталятор». Технічні спеціалісти компаній допоможуть підібрати обладнання відповідно до проєкту, розташування сантехприладів і вимог безбар’єрності. Попереднє узгодження комплектації спрощує монтаж і запобігає переробленню конструкції після облицювання стіни.
Часті запитання (FAQ) про монтаж сантехніки в каркасній системі TECEprofil
Які модулі TECEprofil потрібні для комплексного облаштування санвузла?
Для кожного типу сантехнічного приладу використовується окремий спеціалізований модуль TECEprofil: для умивальника, біде та підвісного унітаза. Універсальної рами для всіх приладів система не передбачає. Усі ці модулі інтегруються в єдиний спільний несучий каркас з монтажного профілю TECEprofil.
Які варіанти монтажної висоти рам передбачені для модулів умивальника, біде та підвісного унітаза TECEprofil?
Для умивальників передбачено модулі з висотою рами 1120 мм, 980 мм, а також модуль для користування сидячи з регульованою висотою 820–980 мм. Для настінного біде пропонуються виконаня з монтажною висотою 1120 мм та 820 мм. Туалетний модуль для підвісного унітаза випускається з висотою рами 1120 мм, 980 мм і 820 мм.
Яких вимог ДБН В.2.2-40:2018 необхідно дотримуватися при монтажі безбар’єрного умивальника?
Згідно з ДБН В.2.2-40:2018, під умивальником в універсальній туалетній кабіні слід передбачити вільний простір заввишки 0,7 м, а верхній край умивальника розташувати на висоті 0,8–0,85 м від чистої підлоги. Для забезпечення під’їзду кріслом колісним застосовують модуль TECEprofil із прихованим каналізаційним сифоном усередині монтажної конструкції.
Як правильно заповнити вимоги безбар’єрності та встановити поручні біля підвісного унітаза?
ДБН В.2.2-40:2018 вимагає передбачати біля унітаза поручні, штанги або відкидні сидіння, які переносять навантаження на несучий каркас чи спеціальні сталеві пластини, а не на листове облицювання. Для цих завдань застосовують спеціальний модуль TECEprofil Geronto. Закладати несучі елементи для поручнів необхідно ще на етапі відкритого каркаса до облицювання стіни.
Яка послідовність кроків при компонуванні та монтажі системи TECEprofil
Спочатку складають план санвузла та визначають рівень чистої підлоги. Потім збирають каркас TECEprofil, закріплюють відповідні модулі та прокладають трубопроводи водопостачання й каналізації. Перед облицюванням перевіряють висотні відмітки, міжосьові розміри, жорсткість кріплень, герметичність труб і закладають елементи поручнів. Одночасно після чистового оздоблення монтують сантехприлади й панелі змиву.
