Клієнт скаржиться на шум, а фактичної витрати повітря не вистачає. Для монтажника це означає повторний виїзд на об’єкт, витрати часу й ризик отримати рекламацію. Такі проблеми часто виникають, коли кімнатний рекуператор підбирають лише за площею приміщення або максимальним паспортним показником. Щоб установка забезпечувала потрібний повітрообмін без надмірного шуму, перед замовленням потрібно врахувати її витрату на робочій швидкості, принцип дії, умови монтажу та комплектацію
Зростання вартості енергії посилює значення рішень, які зменшують вентиляційні тепловтрати. Під час заміни вікон, ремонту або модернізації вентиляції монтажник може запропонувати замовнику організований повітрообмін із рекуперацією теплоти.
Доцільність такого рішення визначають з урахуванням потрібної витрати повітря, призначення приміщення, допустимого рівня шуму та умов монтажу.
За цими критеріями можна порівняти моделі O.ERRE TEMPERO CERAM 2.0 160 BASE і O.ERRE GHOST 160 APP, представлені в асортименті «Ліка Кліматичний Хаб».

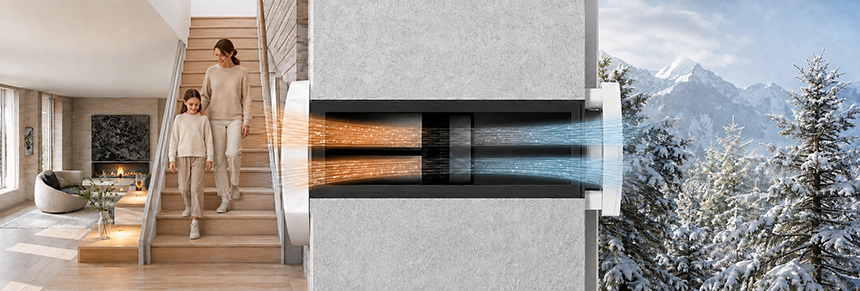

Як працює кімнатний рекуператор
Кімнатний рекуператор – це децентралізований вентиляційний пристрій, який встановлюють переважно в отворі зовнішньої стіни. Він забезпечує приплив і видалення повітря та використовує частину теплоти витяжного потоку для підігріву припливного.

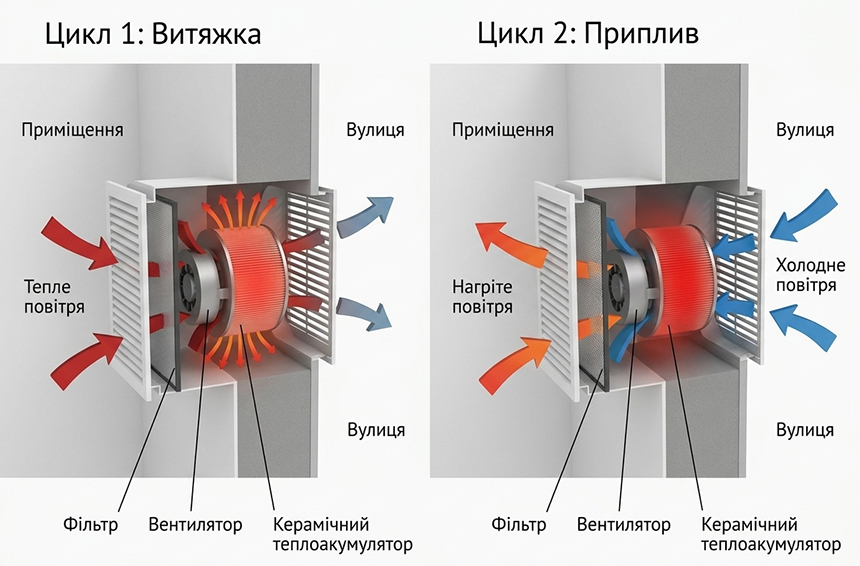

Розглянуті моделі O.ERRE належать до реверсивних установок. Вони почергово працюють на витяжку та приплив:
- Вентилятор видаляє тепле повітря з приміщення.
- Повітря проходить через керамічний теплообмінник і нагріває його.
- Вентилятор змінює напрямок.
- Зовнішнє повітря проходить через нагрітий керамічний елемент.
- Накопичена теплота передається припливному потоку.
За принципом дії це рекуперація теплоти. Проте на ринку такі пристрої традиційно називають кімнатними рекуператорами.
Децентралізована установка не потребує розгалуженої мережі повітропроводів. Це спрощує її застосування у готових квартирах, приватних будинках і невеликих офісах.
Один кімнатний рекуператор не забезпечує вентиляцію всього будинку. Для кількох приміщень потрібно визначити кількість установок, напрямки повітряних потоків і взаємодію з витяжними каналами кухні та санвузлів.

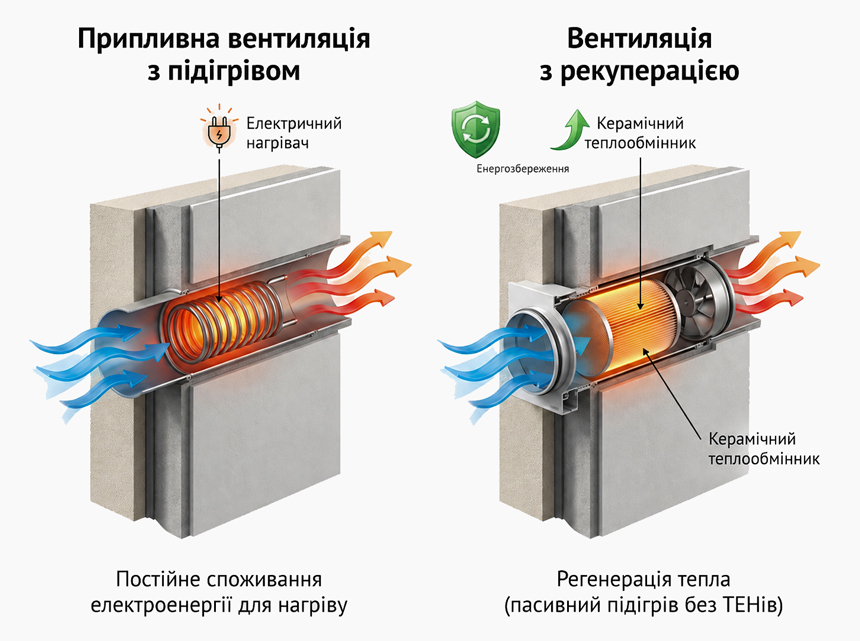

Чим рекуператор відрізняється від вентиляції з підігрівом
Звичайна припливно-витяжна система видаляє повітря з приміщення та замінює його зовнішнім без передавання теплоти між потоками. Установка з рекуперацією виконує те саме вентиляційне завдання, але використовує частину теплоти витяжного повітря для нагрівання припливного.
У припливній вентиляції зовнішнє повітря нагрівається електричним або водяним нагрівачем. Для нагрівання потрібне підведення електричної енергії або теплоти від зовнішнього джерела. Для такої припливної системи потрібно окремо організувати витяжку.
У центральних вентиляційних установках рекуператор і нагрівач можуть працювати послідовно: теплообмінник попередньо нагріває повітря, а нагрівач доводить його температуру до заданого значення.
Кімнатний рекуператор не виконує функції системи опалення. Він зменшує вентиляційні тепловтрати, але не гарантує, що температура припливного повітря за будь-яких зовнішніх умов дорівнюватиме температурі в кімнаті.
Де застосовують рекуператори
У квартирах і приватних будинках такі пристрої встановлюють у спальнях, дитячих кімнатах, вітальнях і домашніх кабінетах. Під час вибору для житлових приміщень враховують шум на робочій швидкості, нічний режим, фільтрацію та доступність обслуговування.
У приватному будинку кімнатний рекуператор обслуговує окреме приміщення або працює як частина децентралізованої системи з кількох установок.
В офісах, кабінетах і невеликих комерційних приміщеннях потрібну витрату повітря визначають з урахуванням кількості людей і графіка роботи. Під час вибору для таких об’єктів враховують потребу в автоматичних режимах, дистанційному керуванні та погодженій роботі кількох пристроїв.
Моделі O.ERRE не слід автоматично призначати для виробничих приміщень. За наявності пилу, агресивних речовин, значних тепло- або вологовиділень потрібне окреме вентиляційне рішення, розраховане на відповідні умови.

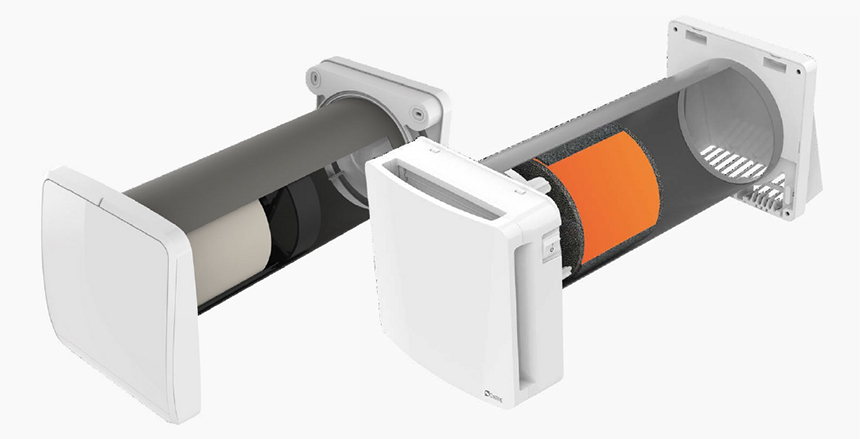

Тип теплообмінного елемента
У центральних вентиляційних установках застосовують пластинчасті та роторні теплообмінники. У кімнатних моделях TEMPERO і GHOST теплоту накопичує нерухомий керамічний елемент, а напрямок повітряного потоку періодично змінюється.
У TEMPERO CERAM 2.0 160 BASE довжина керамічного теплообмінника становить 100 мм. У GHOST 160 APP використано елемент завдовжки 150 мм. За даними O.ERRE, 150-мм керамічний теплообмінник GHOST забезпечує вищу ефективність, однак кількісного приросту для GHOST 160 APP у перевіреній документації не наведено.
Для обох моделей виробник заявляє максимальну ефективність до 93%. Цей паспортний показник не означає зменшення енергоспоживання системи опалення на 93%. Фактичне зменшення вентиляційних тепловтрат і енергоспоживання на опалення залежить від температур, витрати повітря, тривалості циклів, стану фільтрів і теплообмінника, герметичності каналу та режиму роботи системи опалення.
Витрата повітря та рівень шуму
Рекомендована площа приміщення може бути орієнтиром для попереднього вибору. Остаточну витрату повітря визначають з урахуванням кількості людей, призначення кімнати та тривалості її використання.
Основні паспортні характеристики двох моделей наведено в таблиці.
| Параметр | TEMPERO CERAM 2.0 160BASE | GHOST 160 APP |
| Принцип роботи | Реверсивний | |
| Керамічний теплообмінник | 100 мм | 150 мм |
| Максимальна ефективність, за даними O.ERRE | До 93% | До 93% |
| Витрата повітря в нічному режимі | – | 10 м³/год |
| Витрата повітря на швидкостях 1/2/3 | 20/40/60 м³/год | 20/40/60 м³/год |
| Паспортний рівень шуму на відстані 3 м | 9/21/29 дБ(А) | 4 дБ(А) у нічному режимі; 9/21/30 дБ(А) |
| Споживана потужність | 4,2/5,5/6,7 Вт | 3,9 Вт у нічному режимі; 4,2/5,5/6,7 Вт |
| Керування | Базовий пульт, три швидкості | Застосунок, автоматичні функції |
| Системна робота | Штатної синхронізації немає | Об’єднання кількох установок |
| Мінімальна товщина стіни | 200 мм | 250 мм |
| Стандартна довжина каналу | 500 мм | |
| Робочий діапазон температур | Від –30 до +50 °C | |
| Ступінь захисту | IPX4 | |
Для реверсивної установки паспортне значення 60 м³/год характеризує витрату під час окремої фази на максимальній швидкості. Під час іншої фази пристрій видаляє повітря. Тому це значення не можна сприймати як постійний приплив 60 м³/год.
Окремої усередненої припливної витрати за повний цикл у наданих паспортах немає. Під час підбору потрібно враховувати реверсивний принцип роботи та визначати потрібну витрату повітря відповідно до нормативних вимог до приміщення.
Шум порівнюють на швидкості, яка забезпечує потрібний повітрообмін. Низьке значення в нічному режимі не характеризує роботу установки за витрати 40 або 60 м³/год.
У GHOST мотовентилятор розміщено в стіновому каналі за теплообмінником, а зовнішню решітку спроєктовано для зменшення проникнення вуличного шуму.
Керування й автоматизація
TEMPERO CERAM 2.0 160 BASE має три швидкості та базовий пульт. Користувач самостійно вмикає пристрій і вибирає витрату повітря. Нічної швидкості й автоматичних сценаріїв у версії Base немає.
Паспорт GHOST 160 APP підтверджує:
- зв’язок через Wi-Fi 2,4 ГГц;
- керування за допомогою застосунку для iOS та Android;
- автоматичне конфігурування системи;
- використання даних метеостанцій;
- контроль внутрішньої температури, вологості, освітленості та якості повітря;
- керування різними системами й будинками.
Згідно з описом функцій у матеріалах «Ліка Кліматичний Хаб», автоматика GHOST може змінювати режим роботи та витрату повітря залежно від параметрів внутрішнього та зовнішнього повітря. Якщо зовнішнє повітря прохолодніше за внутрішнє, система може перейти в режим вільного охолодження.
Точний алгоритм визначає програмне забезпечення O.ERRE.
У режимі «Поза домом» установка контролює вологість і за потреби активує вентиляцію. За сигналом сутінкового датчика GHOST може перейти на нічну швидкість 10 м³/год.

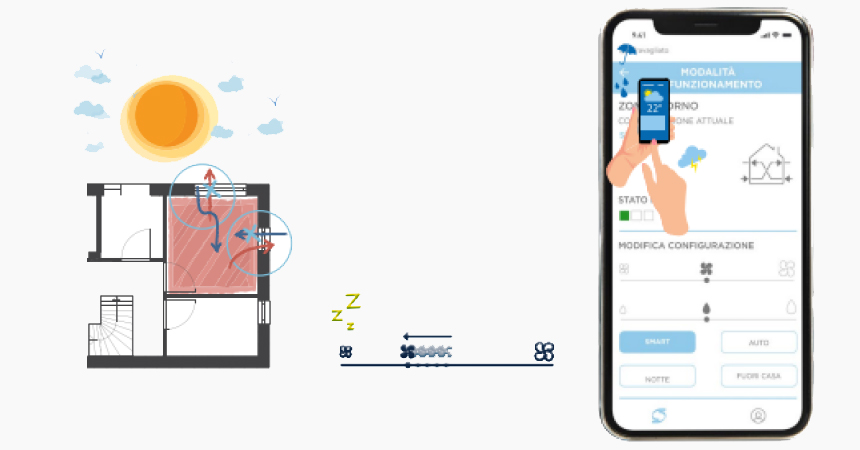

Парна та групова робота
Один реверсивний рекуператор почергово подає і видаляє повітря. Для зменшення коливань повітряного балансу пристрої можуть працювати синхронізованими парами: поки один подає повітря, другий його видаляє, після чого напрямки змінюються.
Два TEMPERO CERAM 2.0 160 BASE можна встановити в одному приміщенні, але їхня робота штатно не синхронізується. Тому немає гарантії, що пристрої постійно працюватимуть у протилежних фазах. Якщо потрібне погоджене перемикання напрямків, слід застосовувати обладнання із системним зв’язком.
GHOST 160 APP передбачає об’єднання кількох установок через застосунок. Порядок призначення головного й підпорядкованих пристроїв, а також допустиму кількість установок потрібно перевіряти за актуальною інструкцією O.ERRE.
У децентралізованій системі реверсивні рекуператори працюють у житлових кімнатах. Витяжні канали кухні, санвузлів та інших забруднених зон проєктують окремо, з урахуванням загального повітряного балансу.
Рекуператори TEMPERO CERAM 2.0 160 BASE і GHOST 160 APP працюють за однаковим реверсивним принципом, але мають різний рівень керування.
Модель TEMPERO оснащено базовим пультом і трьома швидкостями. GHOST має нічний режим, подовжений керамічний теплообмінник, датчики та керування через застосунок. Модель також дає змогу об’єднувати кілька установок у систему.
Остаточний вибір залежить від потрібної витрати повітря, рівня шуму на робочій швидкості, кількості приміщень, схеми вентиляції та монтажних умов. Технічний підбір потрібно одразу узгоджувати з комплектацією і строками постачання.
Умови монтажу
TEMPERO CERAM 2.0 160 BASE встановлюють у стіну завтовшки від 200 мм, GHOST 160 APP – від 250 мм. Стандартна довжина каналу для обох моделей становить 500 мм. На замовлення виробник пропонує канал завдовжки 700 мм.
У технічній документації O.ERRE зазначено максимальну глибину монтажу до 3 м, а за наявності повороту на 90° – до 2,5 м. Таке виконання не слід сприймати як стандартний монтажний варіант. Монтаж із довжиною каналу понад 700 мм потрібно погодити з постачальником і перевірити відповідно до монтажної документації з урахуванням аеродинамічного опору та доступу для обслуговування.
Перед замовленням також перевіряють:
- місце встановлення внутрішнього блока;
- можливість монтажу зовнішньої решітки;
- підведення електроживлення;
- вплив вітру на фасаді;
- відстань до вікон і стелі;
- доступ до фільтрів та теплообмінника.
Для штатного монтажу цих моделей O.ERRE не передбачає окремого відведення конденсату. Канал встановлюють із нахилом, визначеним виробником, а простір між ним і конструкцією стіни герметизують.
Фільтри й обслуговування
TEMPERO і GHOST мають по два мийні пилові фільтри. Вони захищають теплообмінник і затримують частину пилу.
Для виконань Ø160 виробник передбачає опційні фільтри за класифікацією ISO 16890. Конкретний клас, сумісність із моделлю та вплив на витрату повітря потрібно уточнювати під час замовлення.
Забруднення фільтрів і керамічного елемента збільшує аеродинамічний опір і може зменшувати витрату повітря. Замовнику потрібно пояснити порядок очищення та забезпечити доступ до внутрішнього блока після завершення оздоблення.
Типові помилки під час вибору
Поширена помилка – підбір тільки за площею кімнати. Однакові за площею спальня й переговорна кімната потребують різної витрати вентиляційного повітря через різну кількість людей.
Друга помилка – використання максимальної витрати як постійного припливу. Для реверсивної установки потрібно враховувати чергування припливної та витяжної фаз.
Третя – вибір за найбільшим відсотком ефективності. Паспортний показник не визначає сезонного зменшення енергоспоживання та не враховує шум, фактичний режим роботи й стан фільтрів.
Вибір моделі лише за ціною не враховує можливу недостатню витрату повітря, шум на потрібній швидкості, відсутність синхронізації та складність обслуговування, що може стати причиною скарг замовника.
П’ять запитань перед замовленням
Після технічного підбору монтажнику потрібно перевірити, чи можна укомплектувати об’єкт у погоджений строк.
Перед замовленням з’ясовують:
- Чи є потрібна модель і модифікація в наявності?
- Які компоненти входять до комплекту?
- Чи доступні подовжені канали, засоби керування та змінні фільтри?
- Як об’єднуються кілька пристроїв і які компоненти для цього потрібні?
- Які строки комплектування та відвантаження обладнання?
Відсутність одного компонента може призвести до перенесення монтажу, додаткового виїзду бригади та претензій замовника. Тому комплектацію і строки постачання потрібно узгоджувати до затвердження моделі.
Постачання O.ERRE через «Ліка Кліматичний Хаб»
Компанія «Ліка Кліматичний Хаб» здійснює оптове постачання обладнання O.ERRE монтажним організаціям і дилерам в Україні.
У лінійці представлено базову модель TEMPERO CERAM 2.0 160 BASE та автоматизовану модель GHOST 160 APP. Наявність потрібної модифікації, каналів, засобів керування та фільтрів можна перевірити онлайн у B2B-порталі «Ліка Кліматичний Хаб».
Персональний менеджер допомагає уточнити комплектацію для конкретного об’єкта та узгодити строки відвантаження. Робота з одним постачальником зменшує для монтажної організації ризик затримок через відсутність окремих позицій і потребу додатково узгоджувати сумісність компонентів.
Для монтажних організацій і дилерів
Отримайте розрахунок комплектації для вашого об’єкта від персонального менеджера «Ліка Кліматичний Хаб».
Тел.: +38 (050) 430‑34‑08; +38 (068) 081‑99‑11.
E-mail: sell@lika.net.ua.
www.likaclimatehub.com
Часті запитання (FAQ) про кімнатні рекуператори
За яким принципом працює реверсивний кімнатний рекуператор?
Реверсивний кімнатний рекуператор почергово працює на витяжку та приплив. Спочатку вентилятор видаляє тепле повітря з приміщення, нагріваючи нерухомий керамічний теплообмінник, після чого змінює напрямок руху, і зовнішнє припливне повітря нагрівається від накопиченої в керамічному елементі теплоти.
Яка витрата повітря та рівень шуму в рекуператорах O.ERRE TEMPERO CERAM 2.0 160 BASE і O.ERRE GHOST 160 APP?
Обидві моделі мають витрату повітря 20, 40 та 60 м³/год на першій, другій і третій швидкостях відповідно, а GHOST 160 APP додатково має нічний режим з витратою 10 м³/год. Рівень шуму на відстані 3 метрів для TEMPERO CERAM 2.0 160 BASE становить 9/21/29 дБ(А), а для GHOST 160 APP – 4 дБ(А) у нічному режимі та 9/21/30 дБ(А) на робочих швидкостях.
Яка мінімальна товщина стіни потрібна для монтажу моделей O.ERRE TEMPERO і GHOST?
Для моделі O.ERRE TEMPERO CERAM 2.0 160 BASE мінімальна товщина стіни становить 200 мм, а для O.ERRE GHOST 160 APP – 250 мм. Стандартна довжина стінового каналу для обох пристроїв становить 500 мм, з можливістю замовлення варіанта завдовжки 700 мм.
Чим відрізняються керамічні теплообмінники в рекуператорах O.ERRE TEMPERO 160 BASE та GHOST 160 APP?
У моделі TEMPERO CERAM 2.0 160 BASE довжина керамічного теплообмінника становить 100 мм, тоді як у GHOST 160 APP встановлено елемент завдовжки 150 мм. При цьому для обох моделей виробник заявляє однакову максимальну ефективність рекуперації теплоти до 93%.
Які можливості автоматизації та системного керування має рекуператор O.ERRE GHOST 160 APP?
Модель O.ERRE GHOST 160 APP підтримує зв'язок через Wi-Fi 2,4 ГГц і керування через застосунок для iOS та Android, даючи змогу об'єднувати кілька установок у систему. Вона оснащена датчиками внутрішньої температури, вологості, освітленості, якості повітря та сутінковим датчиком, а також може використовувати дані метеостанцій і працювати в режимах вільного охолодження чи «Поза домом».
