Всё разнообразие солнечных коллекторов

Солнечные коллекторы на крышах наших домов – далеко не единственное исполнение гелиомодулей

Компания «СОЛР Украина» недавно начала свою деятельность на украинском рынке, но уже смогла зарекомендовать себя как производителя качественных коллекторов для гелиосистем, сохраняя при этом идеологию доступности альтернативных источников энергии для всех слоев населения Украины.

Целью предприятия является распространение идеи использования солнечной энергетики в национальных масштабах. И для достижения поставленной цели компанией «СОЛР Украина» была разработана линейка солнечных коллекторов, которая позволяет покрыть требования и потребности всех групп потребителей на рынке Украины.

Новые конструкции гелиопанелей и альтернативные способы монтажа теперь доступны в Украине. Это модульные, плоские, фасадные и вакуумные коллекторы. Их можно устанавливать как на наклонной, так и на плоской крыше, как навесы, на террасах, вертикально на фасадах, в оконных проемах или изгородях.

Абсорбер нового поколения

Ris_1Высокоэффективное теплопоглощающее тонкопленочное покрытие из соединений титана TiNOX на подложку из меди или алюминия сделано с помощью PVD-технологии (вакуумное напыление, physical vapour deposition, PVD, англ. –конденсация из паровой (газовой) фазы в вакууме). Поверхности абсорберов со спектрально-селективным многослойным покрытием TiNOX поглощают 95% падающего солнечного излучения, превращая 90% его в тепловую энергию, потеряв при этом в виде отраженного инфракрасного излучения только 4% тепла. Структура слоя поглотителя энергии TiNOX оптимизирована таким образом, что КПД гелиоколлекторов максимален при типичных рабочих температурах (около 100 °С). Он поглощает видимый свет (с длиной волн <2,5 мкм) и преобразует его в инфракрасное (тепловое) излучение с большей длиной волн, направленное в сторону каналов теплообменника. Изделия с покрытием TiNOX собирают на 50% солнечной энергии больше, чем коллекторы с неселективным покрытием, и сохраняют свойства не менее 20 лет. Оно было сертифицировано Институтом систем солнечной энергии им. Фраунгофера ISE, г. Фрайбург, в Технологическом институте солнечной энергии Рапперсвиль (SPF) и Институте термодинамики и теплотехники (ITW), Германия.

Солнечные коллекторы вместо крыши

Ris_22Узкие пластины модульных коллекторов Termocoppo с длиной 1500, 2000 или 3000 мм устанавливаются на крыше вместо кровельного материала и позволяют собирать целостное гелиополе на всю площадь крыши. Для этого в комплекте поставки предусмотрены все необходимые материалы для изоляции и подключения коллекторов между собой. «Доски» нужной длины из коллекторов с корпусом из анодированного алюминия укладываются встык. Они теплоизолированны снизу цельнолистовой стекловатой Nafalit (толщиной 40 мм) и с боков (5 мм). Наружная поверхность покрыта закаленным, стойким к граду стеклом с низким содержанием железа, максимально пропускающим свет видимого диапазона, с минимальными потерями его энергии. Абсорбер с высокоселективным покрытием приварен ультразвуком к стойкому к коррозии теплообменнику из алюминиевого сплава.

Такие коллекторы можно легко монтировать и на солнечный фасад – летом панели освещаются под некоторым углом, что препятствует перегреву теплоносителя, а зимой или в межсезонье солнечные лучи падают под максимально выгодным углом.

Коллекторы-жалюзи

Ris_3Другое решение – комплексная система коллекторов серии Eliocoppo с монтажными конструкциями для них, специально разработанная для горизонтальной установки. Высота системы < 30 см, она мало заметна на плоской крыше, подходит для монтажа на террасах и для солнцезащитных навесов. Систему можно собрать из удлиненных гелиоколлекторов длиной 1500, 2000 или 3000 мм, устанавливаемых под углами 30° или 45°.

Собранные вертикально, такие коллекторные «заграждения» пропускают свет и воздух подобно жалюзи. При вертикальном монтаже коллекторов Eliocoppo углы установки пластин составляют 45° или 60°, что особенно актуально для систем отопления с поддержкой от гелиоконтура – это увеличивает производительность гелиосистемы при «низком солнце» зимой, а в летнее время коллекторные пластины несколько затеняют друг друга, предотвращая стагнацию гелиосистемы.

Фасадные системы

Ris_44 Фасадные коллекторы имеют бесшовное модульное соединение и предназначены для интеграции в вертикальные и наклонные оконные конструкции, имеют форму и размеры стеклопакета, являясь полнофункциональным солнечным теплоабсорбирующим модулем.

Плоские солнечные коллекторы

Ris_5Плоские гелиоколлекторы SOLR серий Eco, Pro и Direct flow изготовлены по немецкой технологии из высококачественных комплектующих. К плоскому абсорберу из сплошного алюминиевого листа толщиной 0,4 мм с селективным покрытием TiNOX с обратной стороны ультразвуковой сваркой крепятся медные трубы Ω-подобным сварочным швом.

Как известно, коэффициенты теплового расширения у алюминия и меди разные, что, в свою очередь, приводит к возникновению сильных механических напряжений в местах сварки. Использование технологии сварочного соединения с Ω-подобным швом исключает подобные механические напряжения в материалах, так как отсутствует сварочный контакт меди и алюминия и, соответственно, уменьшается риск коррозии и отслоения абсорбера от теплообменника, что приводит, в свою очередь, к потере эффективности коллектора в целом. Кроме того, такой метод соединения абсорбера обеспечивает в 20 раз лучший контакт с теплообменником, чем при лазерной или классической ультразвуковой сварке по верхней площади трубы и абсорбера, что значительно увеличивает срок службы коллектора и способствует сохранению начальных характеристик эффективности, заявленных производителем.

Вакуумные солнечные коллекторы

Ris_6Система коллекторов SOLR CS собирается из 10, 15 или 20 вакуумированных стеклянных трубок с высокоэффективным селективным покрытием изнутри. Медные трубки теплообменника U-типа соединены ультразвуковой сваркой с алюминиевыми абсорберами с ИК-селективным покрытием и размещены внутри вакуумированных стеклянных труб. Это обеспечивает тепловое поглощение 92% и общий КПД коллекторного модуля не менее 78%.

Модульный принцип позволяет быстро заказать, быстро получить и быстро смонтировать высокоэффективные гелиосистемы с инновационным дизайном, которые можно расположить по-новому и подчеркнуть индивидуальное архитектурное решение.

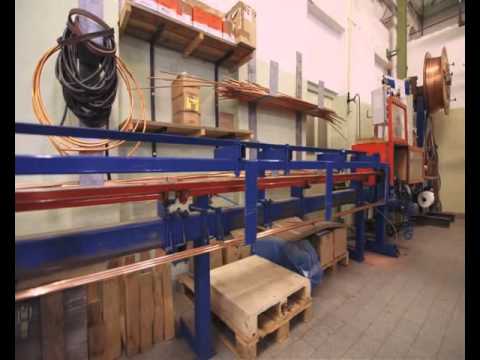

Все типы упомянутых выше коллекторов производятся на украинско-немецком предприятии «СОЛР Украина». Качество всех компонентов коллектора проверяется на этапе поступления на производственную линию, а контроль качества сборки происходит на каждом технологическом этапе. Использование современного оборудования немецкого производства и качественных материалов гарантирует высокий уровень эффективности коллекторов СОЛР и сохранение начальных характеристик производительности без потерь на протяжении всего срока эксплуатации. При этом за счет уменьшения затрат на логистику и операционную составляющую коллекторы производства «СОЛР Украина» имеют доступную цену, которая ниже, чем на импортные аналоги при высшем уровне качества. А скорость доставки и постоянное наличие на складе делает удобным процесс сотрудничества с монтажными, строительными и торговыми организациями.
