Mitsubishi Electric розробила пластинчастий теплообмінник із триразовим підвищенням теплопередачі

Mitsubishi Electric розробила пластинчастий теплообмінник для теплових насосів, систем опалення та охолодження. За даними компанії, нова конструкція забезпечує приблизно втричі інтенсивнішу теплопередачу порівняно з її традиційними пластинчастими теплообмінниками з профільованими пластинами

Завдяки підвищенню теплопередачі розробники змогли зменшити кількість шарів пластин. Унаслідок цього кількість холодоагенту безпосередньо в теплообміннику можна скоротити приблизно до третини від попереднього рівня.

Як змінили конструкцію теплообмінника

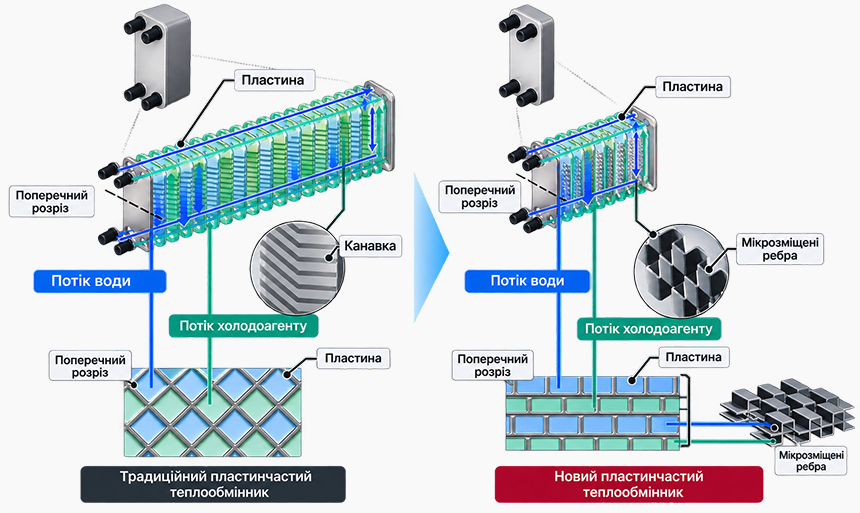

У традиційних пластинчастих теплообмінниках тепло передається через профільовані пластини, складені в пакет. У новій конструкції Mitsubishi Electric між плоскими пластинами розмістила мікрозміщені ребра. Вони сприяють турбулізації потоку та інтенсифікації теплопередачі.

Під час випробувань інженери виявили, що в такій конструкції двофазний холодоагент — суміш рідкої та парової фаз — нерівномірно розподіляється на теплообмінній поверхні. Для вирівнювання потоку на входах і виходах робочих середовищ передбачили розподільні канали.

Розташування каналів оптимізували за допомогою розробленої Mitsubishi Electric технології аналізу, яка моделює складний рух двофазного холодоагенту між дрібними ребрами.

Менше холодоагенту в теплообміннику

Зменшення внутрішнього об’єму теплообмінника дає змогу скоротити кількість холодоагенту в цьому вузлі. Це особливо актуально під час переходу на холодоагенти з нижчим потенціалом глобального потепління, багато з яких є горючими.

Водночас Mitsubishi Electric не повідомляє, наскільки нова конструкція скоротить повну заправку холодоагентом конкретної системи. Заявлене скорочення приблизно до третини стосується кількості холодоагенту в теплообміннику, а не обов’язково всього холодильного контуру.

Розробку планують застосовувати у водяних системах опалення та охолодження, теплових насосах для електромобілів, а також у повітряних кондиціонерах. Mitsubishi Electric планує впроваджувати цю технологію у свою продуктову лінійку, однак строків початку серійного виробництва або переліку перших моделей у повідомленні не назвала.
