LG вивела на ринок відцентровий чилер для AI-дата-центрів і отримала для CDU статус NVIDIA DSX Ready

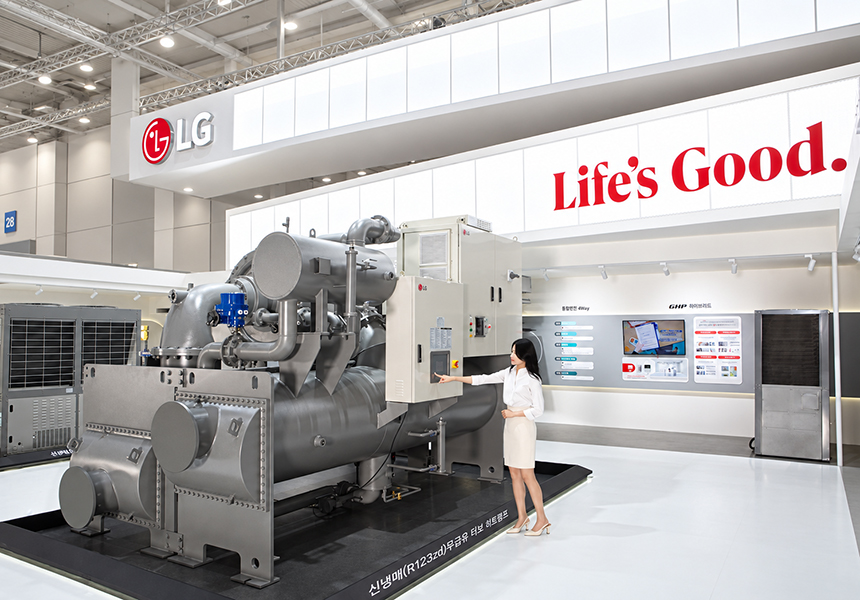

LG оголосила про запуск Air-Cooled Centrifugal Chiller (ACC) – відцентрового чилера з повітряним охолодженням конденсатора та безоливним компресором на магнітних підшипниках, розробленого для AI-дата-центрів. Продуктивність становить 480–600 RT залежно від виконання та умов роботи, що відповідає приблизно 1,69–2,11 МВт холодопродуктивності

Технологія охолодження

У чилері використано безоливний відцентровий компресор на магнітних підшипниках. Обертовий вал утримується магнітними силами без фізичного контакту, тому компресор не потребує мастильної оливи. Така конструкція усуває контактне тертя в підшипниках і зменшує механічні втрати.

Попри назву Air-Cooled Centrifugal Chiller, «повітряне охолодження» тут стосується конденсатора: теплота холодильного циклу відводиться безпосередньо в зовнішнє повітря. З боку дата-центру чилер працює з контуром охолодженої води, тому в системі залишаються циркуляційні насоси та, за потреби, бак теплового акумулювання.

У чилері також реалізовано refrigerant free cooling. За сприятливо низької температури зовнішнього повітря система зменшує навантаження на компресор. Холодоагент циркулює безпосередньо без проміжного теплообмінника та окремого гліколевого контуру, характерного для частини традиційних схем free cooling.

При цьому глобальний реліз LG не деталізує механізм циркуляції холодоагенту в цьому режимі та не стверджує, що компресор обов’язково повністю зупиняється. Тому refrigerant free cooling коректніше описувати як режим зі зниженим компресорним навантаженням, а не як гарантовано безкомпресорну роботу.

За результатами внутрішнього моделювання LG, refrigerant free cooling може зменшити річне енергоспоживання приблизно на 30% порівняно з waterside free cooling. Розрахунок виконано для одного чилера холодопродуктивністю 1 750 кВт за навантаження 100% і кліматичних умов Сеульського столичного регіону. Значення 1 750 кВт у цьому випадку є розрахунковою точкою моделювання, а не окремою номінальною характеристикою модельного ряду. Фактичний результат залежатиме від клімату, режиму роботи та конфігурації конкретного об’єкта.

LG також застосувала технологію Series Counter Flow (SCF), яка, за даними компанії, розподіляє холодильне навантаження між компресорами для підтримання збалансованої роботи системи.

Швидке відновлення після знеструмлення

Після відновлення зовнішнього електропостачання чилер здатний повернутися до повної холодопродуктивності протягом трьох хвилин.

Вбудований ДБЖ виконує іншу функцію. Під час зникнення живлення він не підтримує роботу чилера на повній потужності та, за описом LG, не призначений для живлення циркуляційних насосів системи. Його завдання – забезпечити аварійне електроживлення, необхідне для безпечної зупинки вала компресора та зниження ризику пошкодження магнітних підшипників.

Машинне навчання дає змогу системі адаптуватися до режимів експлуатації та допомагає знижувати ризик помпажу відцентрового компресора. Система Data Center Cooling Management (DCCM) забезпечує інтегрований моніторинг і керування обладнанням системи охолодження, зокрема CDU, CRAH і відцентровими чилерами з повітряним охолодженням. Вона підтримує раннє виявлення аномалій, діагностику на основі віртуальних датчиків і прогнозне технічне обслуговування.

Компанія також пропонує модульне гідравлічне рішення: насоси контуру охолодженої води та буферний бак теплового акумулювання TES інтегруються у стандартизований модуль заводської готовності. Заводське виготовлення та складання скорочують обсяг монтажних робіт на майданчику, а модульне виконання спрощує поетапне нарощування холодопродуктивності дата-центру.

CDU отримав статус NVIDIA DSX Ready

22 вересня LG повідомила, що її CDU тепловою потужністю 2,6 МВт пройшов кваліфікацію як NVIDIA DSX Ready CDU.

Показник 2,6 МВт для CDU характеризує теплове навантаження, яке пристрій здатний передавати від серверного рідинного контуру до інфраструктурного контуру охолодження дата-центру, а не холодопродуктивність чилера. CDU не є холодильною машиною і сам по собі не виробляє холод.

DSX Ready – це програма кваліфікації NVIDIA для продуктів і рішень партнерів, які відповідають застосовним вимогам референсних проєктів NVIDIA DSX AI Factory. Для CDU використовується спеціальний набір self-qualification tests, за допомогою якого перевіряють відповідність конкретного обладнання функціональним вимогам NVIDIA.

LG пройшла інфраструктурну кваліфікацію NVIDIA для CDU потужністю 600 кВт, 1 МВт і 2,6 МВт. Саме модель потужністю 2,6 МВт відповідала додатковим вимогам для отримання статусу DSX Ready.

На старті програми NVIDIA назвала серед кваліфікованих постачальників CDU LG Electronics, LiquidStack і Vertiv.

Роль обладнання в тепловому тракті дата-центру

AI змінює архітектуру серверів і конструкцію систем охолодження дата-центрів.

На серверному рівні теплота від GPU та CPU передається через cold plates до охолоджувальної рідини серверного контуру. Далі ця рідина надходить до CDU, де через теплообмінник теплота передається до інфраструктурного контуру охолодження дата-центру. З цього контуру теплота надходить до чилера або іншого обладнання відведення теплоти, після чого скидається в зовнішнє середовище.

Спрощено вигляд теплового тракта:

GPU/CPU → cold plate → серверний рідинний контур → CDU → інфраструктурний водяний контур → чилер / free cooling → зовнішнє середовище.

CDU, водяний контур чилера та refrigerant free cooling не є одним і тим самим контуром. CDU працює на межі серверного та інфраструктурного контурів, тоді як refrigerant free cooling є режимом роботи самого холодильного обладнання на наступному етапі відведення теплоти.

Після перебою електропостачання потрібно відновити живлення серверного обладнання, циркуляцію охолоджувальної рідини та роботу обладнання для передавання й відведення теплоти. Для високощільних AI-систем тривале припинення тепловідведення може швидко призвести до підвищення температури компонентів, тому час відновлення холодопродуктивності є важливою характеристикою всієї системи охолодження.
