Монтаж газового конвектора

Д. Сытов

Газовый конвектор с технической точки зрения представляет собой довольно простой прибор. Соответственно, его монтаж может показаться несложным делом. Однако есть ряд правил и нюансов, пренебрежение которыми может привести к некорректной работе прибора или даже к аварии. Рассмотрим основные правила установки газового конвектора

Монтаж газового конвектора регламентируется следующими документами: ДБН В.2.5-20-2001 «Газопостачання»; ДНАОП 0.00-1.20-98 «Правила безпеки систем газопостачання України»; НАПБ А. 01.001-2004 «Правила пожежної безпеки України».

Крепление газового конвектора на стену

Установка конвектора должна производиться в месте наибольших теплопотерь помещения, в идеале под окном. Но тут возникает один немаловажный нюанс: рядом с прибором не должно быть легковоспламеняющихся предметов и конструкций. Его категорически нельзя завешивать шторами, занавесями и т. п., так как при работе корпус прибора значительно нагревается.

В комплекте к конвектору некоторые производители прилагают монтажную схему (шаблон), на которой изображены места крепления прибора к стене и место для выхода коаксиального дымохода. При выборе места крепления важно предусмотреть, чтобы расстояние по наружной стене между коаксиальным дымоходом и уровнем земли было не менее 0,5 м, а от ближайшего окна – не менее 0,25 м. Также необходимо учесть возможность образования снежного заноса, который может заблокировать отвод продуктов сгорания. Внутри помещения аппарат должен быть установлен таким образом, чтобы расстояние между наиболее низко расположенной частью конвектора (обычно задняя стенка) и полом было минимум 0,10 м; для наиболее качественной конвекции это расстояние должно составлять 0,20–0,25 м. Расстояние между прибором и боковой стенкой должно быть не менее 0,18 м. Расстояние от верхней части корпуса до подоконника, если конвектор смонтирован под окном, – минимум 0,10 м (рис. 1).

Изображение установка газовый конвектор на газеРис. 1. Размещение газового конвектора

Коаксиальный дымоход

Монтаж коаксиального дымохода производится в предварительно пробитое (просверленное) отверстие в стене. Здесь могут возникнуть проблемы чисто технического характера, ведь отвод продуктов сгорания и забор воздуха для горения в газовых конвекторах происходит естественным путем, и в связи с этим наружный диаметр дымохода достаточно велик. В основном диаметр отверстия в стене, в зависимости от требований производителя, должен составлять 0,16–0,20 м. Пробить такое отверстие может оказаться непростой задачей, если стена выполнена из прочного материала.

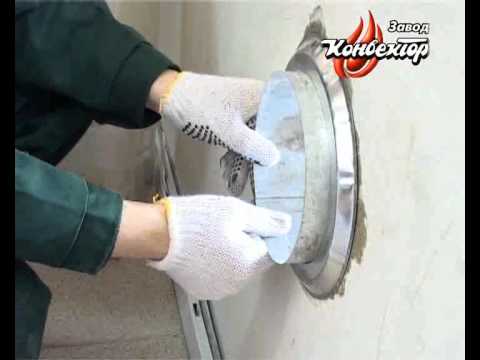

Видео. Монтаж газового конвектора

Длина коаксиального дымохода в большинстве моделей составляет максимум 0,59 м, т. е. толщина стены, на которую устанавливается аппарат, не должна превышать этого значения.Минимальная толщина стены может составлять и менее 0,20 м, но при этом производитель не гарантирует нормальной работы конвектора и достижения параметров, указанных в техническом паспорте, по причине больших теплопотерь здания. Дымоход должен быть смонтирован таким образом, чтобы труба забора воздуха располагалась в одном уровне с плоскостью наружной стены и на 0,035 м выступала вовнутрь помещения. Кроме того, чтобы избежать попадания влаги в аппарат, следует учесть наклон коаксиального дымохода на 2–3 градуса. Снаружи на дымоход крепится защитный колпак, который, во-первых, препятствует попаданию посторонних предметов, во-вторых, служит защитой от задувания ветра и сбивания пламени горелки.

Ошибки монтажа газового конвектора

Если не учитывать требований и рекомендаций по монтажу конвектора, может возникнуть ряд проблем. Рассмотрим наиболее распространенные из них:

  • коаксиальный дымоход выступает из стены (рис. 2). Такой вариант монтажа приводит к частому отключению аппарата из-за повышенной вероятности задувания ветра. В зимний период при больших морозах продукты сгорания будут сильно охлаждаться, что приведет к образованию и последующему замерзанию конденсата внутри дымохода;
  • коаксиальный дымоход установлен не плотно. Последствиями могут быть частые сбои в работе прибора;
  • неправильный наклон дымохода. Кроме некорректной работы аппарата, это приводит к попаданию влаги вовнутрь и, как следствие, к коррозии и разрушению теплообменника;
  • заужение диаметра подвода газа. Для стабильной работы конвектора газ должен подключаться трубой, диаметр которой указан в паспорте. Уменьшение этого размера может привести к пропаданию пламени пилотной горелки, не воспламенению основной, самопроизвольному отключению конвектора, снижению мощности.

Важно, чтобы газовый конвектор был смонтирован на негорючую поверхность в соответствии с нормами ДБН (изоляция кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т. д.) на расстоянии не менее 30 мм от стены. Изоляция должна выступать за габариты корпуса. Нарушение этих норм может привести к порче материала стен или
даже к пожару.

Mont_Ris_3

Рис. 2. Выступ коаксиального дымохода из стены

Хотя законодательство и не требует установки газосигнализаторов при эксплуатации газовых конвекторов, их установка в комплекте с отсекающим электромагнитным клапаном будет не лишней – как и для любого оборудования, работающего на газу.
